КР1021ХА1Б - это многофункциональная схема для управления мощными ключевыми источниками питания телевизионных приемников с синхронизацией напряжением строчной развертки.

Характеристики :

• Имеет больший диапазон рабочих частот (12,5... 18,75 кГц, а при оптимальном подборе внешних навесных элементов верхняя рабочая частота может достигать 100 кГц).

• Содержит 202 интегральных элемента.

• Выполнена по планарно-эпитаксиальной технологии на биполярных транзисторах с изоляцией элементов обратносмещенным p-n переходом.

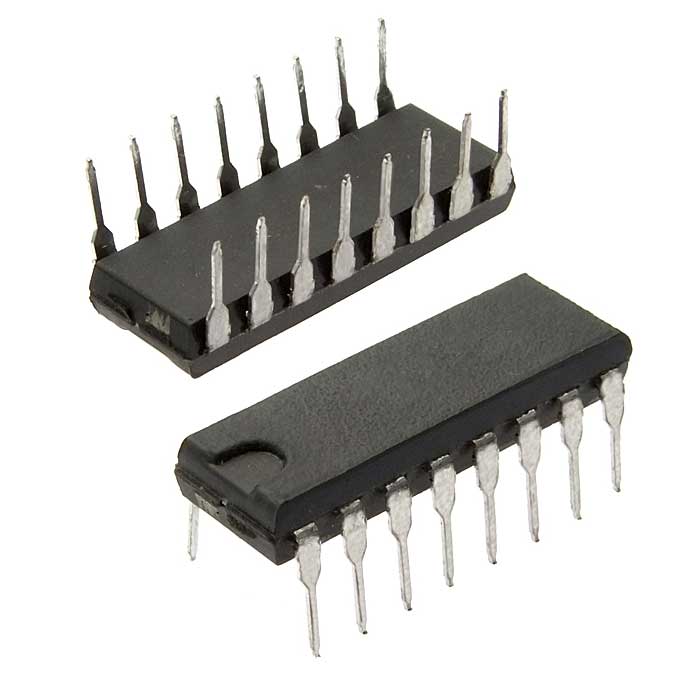

• Корпус типа 238.16-2, масса не более 3 г.

Назначение выводов :

1. Выход фазового детектора

2. Вход импульса обратного хода

3. Вход напряжения опорной частоты

4. Контрольный вход повторного пуска

5. Вывод для подключения внешней цепи, задающей режим пуска

6. Вход токовой защиты

7. Вход защиты от перенапряжения

8. Вход напряжения обратной связи

9. Напряжение питания (+Uп)

10. Вход опорного напряжения

11. Выход

12. Вход ограничения максимального коэффициента заполнения выходного импульса

13. Установка временного режима работы осциллятора

14. Опорное напряжение фазы реактивного сопротивления

15. Вход фазы реактивного сопротивления

16. Общий вывод (— Uп)

Основные параметры :

• Номинальное напряжение питания: 12 В

• Ток потребления по выводу 9 при Uп = 9 В, U5 = U6 = U7 = 0, U8 = U10 = 6,1 В, U2 = 2,4 В, не более: T= +25... + 70° С - 20 мА, T= -10°С - 23 мА

• Напряжение срабатывания защиты по питанию (вывод 9): при Т= + 25" С - 8,6... 9,99 В, при Т= + 70° С - 8,4... 9,99 В, при T= - 10° С - 8... 9,99 В

• Напряжение срабатывания защиты при превышении опорного напряжения на выводе 10, не более: при Т= +25... + 70" С - 8, 9 В, при Т= - 10° С - 9, 6 В

• Напряжение срабатывания по входу медленного пуска при U9=12 В, Т= —10... + 70 С: 3... 4,5 В

• Собственная частота генерации при U9=12 В, Т= + 25° С: 12500... 18750 Гц

Предельные эксплуатационные данные :

• Напряжение питания: 10... 14 В

• Опорное напряжение на выводе 10: 5,6... 6,6 В

• Максимальная амплитуда импульсов напряжения опорной частоты на выводе 3: 12 В

• Максимальная амплитуда входных импульсов обратного хода на выводе 2: 5 В

• Максимальный ток нагрузки по выводу 11: 40 мА

• Максимально допустимая рассеиваемая мощность: при Т= -10 С - 800 мВт, при Т= +25° С - 700 мВт, при T= +70 С - 400 мВт
