Микросхема КР531ЛР11 представляет собой цифровую микросхему серии ТТЛ, изготовленную по биполярной технологии с диодами Шоттки и p-n переходом. Она содержит два логических элемента типа 2-2И-2ИЛИ-НЕ и включает в себя 38 интегральных элементов.

Основные характеристики:

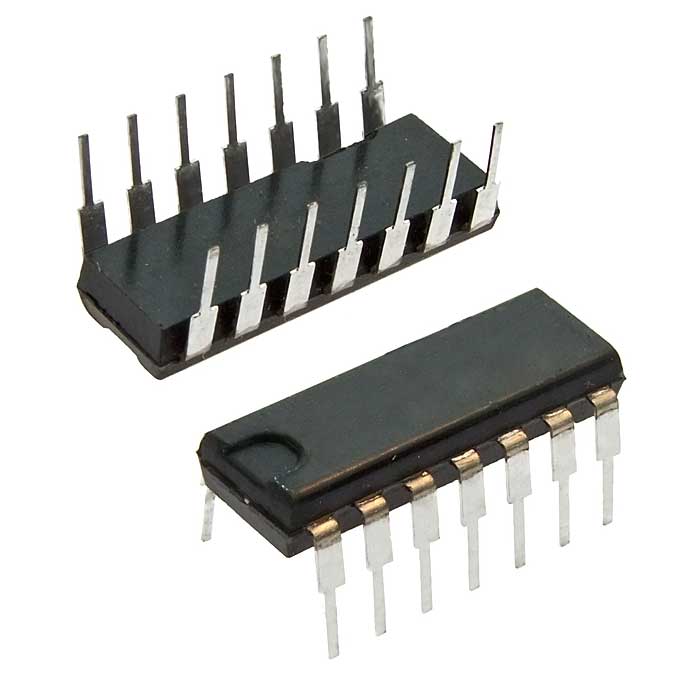

• Корпус : Микросхема выпускается в 14-выводном пластмассовом корпусе типа 201.14-1, что позволяет легко монтировать ее на печатную плату через отверстия. Масса корпуса не превышает 1 грамм.

• Назначение выводов : Входы микросхемы — 1-5, 9, 10, 13; выходы — 6, 8; общий вывод — 7; свободные выводы — 11, 12, 15; напряжение питания — 14.

• Электрические параметры :

  • Номинальное напряжение питания : 5 В ± 5% .

  • Выходное напряжение низкого уровня : ≤ 0,5 В .

  • Выходное напряжение высокого уровня : ≥ 2,7 В .

  • Ток потребления при низком уровне выходного напряжения : ≤ 22 мА .

  • Ток потребления при высоком уровне выходного напряжения : ≤ 17,8 мА .

  • Входной ток низкого уровня : ≤|-2| мА .

  • Входной ток высокого уровня : ≤ 0,05 мА .

  • Время задержки распространения : ≤ 5,5 нс .

• Предельно допустимые режимы эксплуатации :

  • Максимальный выходной ток низкого уровня : 20 мА .

  • Максимальный выходной ток высокого уровня : -1 мА .

  • Максимальная емкость нагрузки : 15 пФ .

  • Температура окружающей среды : от -10 до +70 °C .

Применение:

Микросхема КР531ЛР11 предназначена для работы в узлах и блоках радиоэлектронной аппаратуры общего назначения. Она широко используется в различных электро-, радио- и контрольно-измерительных приборах.

Импортный аналог:

Импортным аналогом микросхемы КР531ЛР11 является SN74S51 от компании Texas Instruments.
