Отечественные микросхемы КР571ХЛ5А
Микросхемы КР571ХЛ5А
Микросхема КР571ХЛ5А содержит шесть неинвертирующих магистральных усилителей с тремя состояниями на входе и выходе. Она изготовлена по биполярной технологии с изоляцией диэлектриком и используется в качестве интерфейсной схемы для линий связи с ЭВМ.
Характеристики :
Содержит 178 интегральных элементов.
Состоит из 6 буферных повторителей с тремя состояниями на выходе, разделенных на две группы — 4 и 2 повторителя. Каждая группа имеет свой вход управления третьим состоянием выходов.
Номинальное напряжение питания: 5 В ±5%.
Потребляемый ток: не более 21 мА.
Входной ток (0): не более 0,32 мА.
Входной ток (1): не более 10 мкА.
Рабочая температура: от -10 до +70 °С.

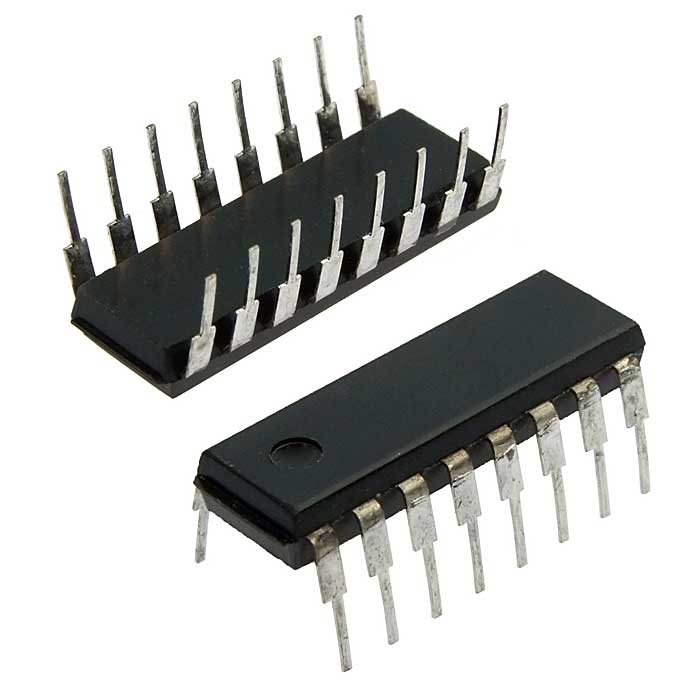

Корпус типа 238.16-2, масса не более 1,2 г . Другие типы корпусов: 201.16-6 и 238.16-1, масса не более 2,8 г и 3 г соответственно.
Назначение выводов :
1, 15 — входы управления третьим состоянием.
2, 4, 6, 10, 12, 14 — информационные входы.
3, 5, 7, 9, 11, 13 — информационные выходы.
8 — общий.
16 — напряжение питания.
Электрические параметры :
Выходное напряжение низкого уровня: ≤ 0,34 В при I0ВЫХ = 12 мА; ≤ 0,44 В при I0ВЫХ = 24 мА.
Выходное напряжение высокого уровня: ≥ 2,6 В.
Напряжение на антизвонном диоде: ≤ 1,4 В.
Время задержки распространения сигнала :
| Параметр | К571ХЛ5А, КР571ХЛ5А | К571ХЛ5Б, КР571ХЛ5Б |
|---|---|---|
| при включении | ≤ 22 нс | ≤ 30 нс |
| при выключении | ≤ 16 нс | ≤ 30 нс |
| при переходе из состояния низкого уровня в состояние “высокий выходной импеданс” | ≤ 45 нс | ≤ 65 нс |
| при переходе из состояния “высокий выходной импеданс” в состояние низкого уровня | ≤ 40 нс | ≤ 55 нс |
| при переходе из состояния высокого уровня в состояние “высокий выходной импеданс” | ≤ 40 нс | ≤ 55 нс |
| при переходе из состояния “высокий выходной импеданс" в состояние высокого уровня | ≤ 35 нс | ≤ 45 нс |
