КР580ГФ24 — это микросхема, которая является специализированным генератором тактовых импульсов (ГТИ) и входит в микропроцессорный комплект серии КР580. Она разработана для работы с центральным процессором КР580ВМ80А. КР580ГФ24 также является аналогом микросхемы Intel 8224.

Характеристики :

• Функциональность Микросхема КР580ГФ24 — это генератор тактовых импульсов, предназначенный для управления центральным микропроцессором КР580ВМ80А . Она выполняет сброс программы микропроцессора, запуск синхронизирующего триггера, формирование тактовых сигналов с несовпадающими фазами и формирование импульса строба состояния.

• Формируемые сигналы КР580ГФ24 формирует тактовые сигналы C1 и C2 со сдвинутыми фронтами, тактовый сигнал C, совместимый по уровню с ТТЛ и синхронизированный с сигналом C2, сигнал STB# «Строб состояния» и сигнал RESET «Установка».

• Конструкция Содержит 526 интегральных элементов . Корпус типа 238.16-2, масса не более 2 г.

• Параметры тактовых сигналов Две фазы CI, С2 с положительными импульсами, сдвинутыми во времени, амплитудой 12 В и частотой 0,5—3,0 МГц . Тактовые сигналы опорной частоты амплитудой напряжения уровня ТТЛ . Стробирующий сигнал состояния STB длительностью не менее (Tоп/9—15 не), где Топ — период тактовых сигналов опорной частоты . Тактовые сигналы С, синхронные с фазой С2, амплитудой напряжения уровня ТТЛ.

• Синхронизация сигналов Генератор синхронизирует сигналы RDYIN и RESJN с фазой С2.

• Стабилизация частоты Для стабилизации тактовых сигналов XTAL1, XTAL2 генератора подключают резонатор, частота которого должна быть в 9 раз больше частоты выходных сигналов С1, С2 . При частоте резонатора более 10 МГц необходимо последовательно в цепи подсоединить керамический конденсатор емкостью 3 — 10 пФ.

• Напряжение питания Напряжения питания +5 В, +12 В.

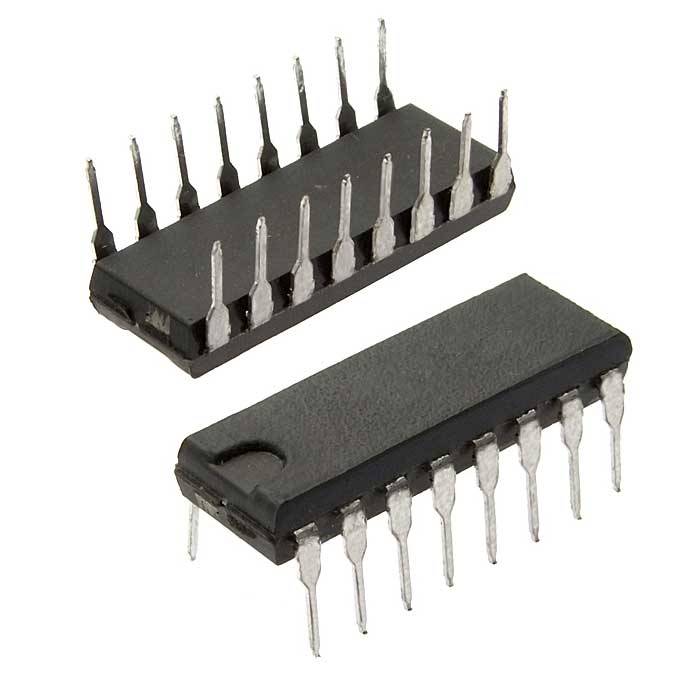

• Тип корпуса DIP16.

• Назначение выводов

  • 1 - выход сброса RESET

  • 2 - вход сброса �����

  • 3 - вход готовности RDYIN

  • 4 - выход готовности READY

  • 5 - вход синхронизации SYNC

  • 6 - ТТЛ тактовый выход второй фазы F2

  • 7 - выход строба-состояния ���

  • 8 - общий

  • 9 - напряжение питания (UП2)

  • 10 - тактовый выход второй фазы F2

  • 11 - тактовый выход первой фазы F1

  • 12 - выход генератора гармонических сигналов OSC

  • 13 - вход колебательного контура

  • 14 - вход кварцевого резонатора

  • 15 - вход кварцевого резонатора

  • 16 - напряжение питания (UП1)
