КР580ВГ18 – это контроллер шины на 16 входов, также известный как арбитр общей шины. Она содержит 800 интегральных элементов.

Характеристики КР580ВГ18:

• Используется в узлах и блоках радиоэлектронной аппаратуры общего назначения.

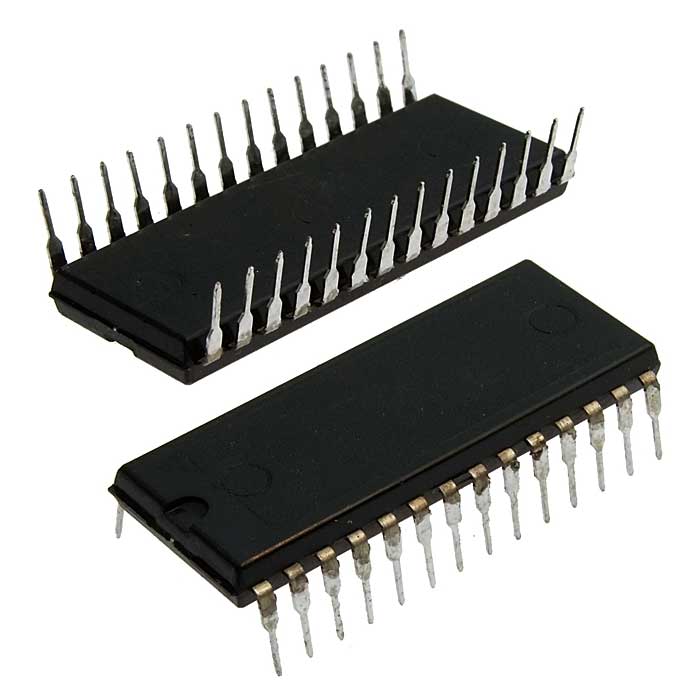

• Имеет 28 выводов и пластмассовый корпус с двухсторонним расположением выводов для монтажа в отверстия печатных плат.

• Вес микросхемы не более 5 г.

• Рабочая температура от -10 до +70 °С.

• Напряжение питания 5+-10% В.

• Потребляемый ток <240 мА.

• Корпус типа 2121.28-1.

КР580ВГ18 имеет следующие входы и выходы :

• Вход сигнала установки в исходное состояние.

• Общий.

• Вход сигнала строба начала цикла передачи данных по шине.

• Вход сигнала строба окончания цикла передачи данных по шине.

• Выход сигнала индикации наличия цикла передачи данных по шине.

• Входы сигнала запроса.

• Выход сигнала.

• Выход сигнала управления направлением передачи шинных формирователей данных (переключение в режим чтения).

• Выходы сигнала контроля записи и считывания (выходы являются асинхронными).

• Вход подключения времязадающей RC цепочки.

• Вход/выход сигнала занятости шины.

• Выход сигнала управления шинными формирователями адреса и данных (выключение третьего состояния).

• Вход тактового сигнала.

• Выход сигнала запроса шины.

• Вход сигнала приоритетного разрешения доступа к шине.

• Выход сигнала приоритетного доступа к шине.

• Входы сигнала запроса доступа к шине 1 и 2.

• Вход сигнала строба записи запросов ���1 и ���2.

• Вход сигнала запирания.

• Напряжение питания.

Импортным аналогом КР580ВГ18 является микросхема 8218, Intel Corp. КР580ВГ18 также является аналогом чипа Intel 8218 и входит в микропроцессорный комплект серии КР580, который использовался в советских компьютерах, таких как СМ-1800, Радио-86РК, Микроша и другие.
