КР580ВГ75 – это интегральная микросхема видеоконтроллера, разработанная для создания алфавитно-цифровых дисплеев. Она является функциональным аналогом микросхемы Intel 8275. Советская электронная промышленность выпускала эту микросхему ориентировочно с середины 1980-х годов в составе микропроцессорного комплекта БИС серии КР580.

Характеристики и возможности КР580ВГ75 :

• Представляет собой контроллер электронно-лучевой трубки (ЭЛТ) или дисплейный контроллер.

• Содержит 15700 интегральных элементов.

• Предназначается для применения в видеотерминалах микро-ЭВМ.

• Обеспечивает вывод информации из памяти микро-ЭВМ на экран ЭЛТ.

• Производит промежуточное хранение информации.

• Управляет синхронизацией и параметрами развертки и изображения.

• Не обеспечивает графический режим.

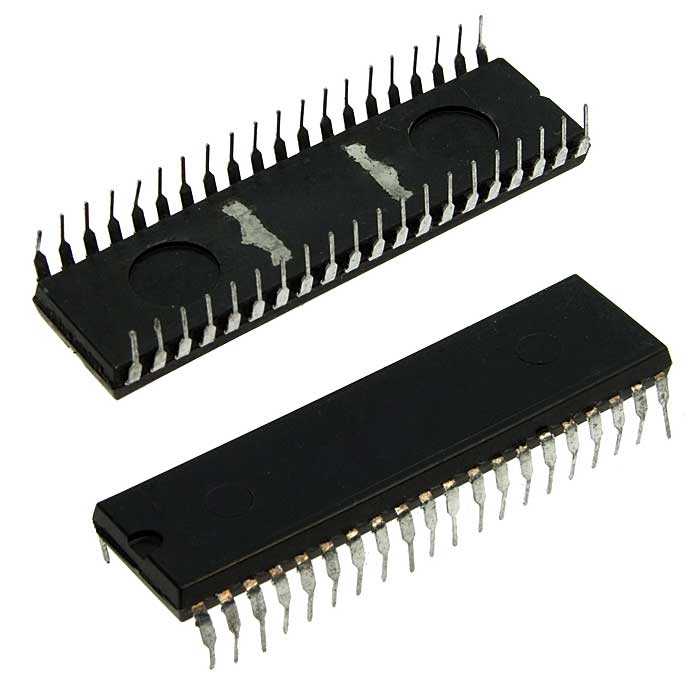

• Имеет 40-выводной DIP-корпус.

Функциональность :

• Микросхема КР580ВГ75 рассчитана на использование совместно с микросхемой программируемого контроллера прямого доступа к памяти КР580ВТ57.

• Поддерживает большой выбор программно настраиваемых форматов изображения . Число символов в строке может составлять от 1 до 80, число строк от 1 до 64, а высота символа от 1 до 16 пикселей.

• Позволяет использовать различные атрибуты отображения символов, такие как мигание, подчёркивание, инверсию, повышенную яркость и два пользовательских атрибута . В одной строке символов может быть до 16 атрибутов.

• Отображает аппаратный курсор четырёх видов: подчёркивание или инверсия, с миганием или без мигания.

• Генерирует прерывание по окончании отображения каждого кадра.

• Поддерживает световое перо.

• Имеет 2 символьных буфера.

• Имеет программируемый режим прямого доступа к памяти (ПДП).

Программирование :

• Программирование видеоконтроллера выполняется через 3 программно доступных внутренних регистра: регистр команд, регистр параметров и регистр состояния.

• Микросхема поддерживает 8 команд, содержащих код команды и от 0 до 4 параметров.

Применение :

КР580ВГ75 применялась в компьютерах, таких как "Радио-86РК". В "Радио-86РК" она выполняла важную функцию, периодически обращаясь к ячейкам памяти для формирования изображения на экране.
