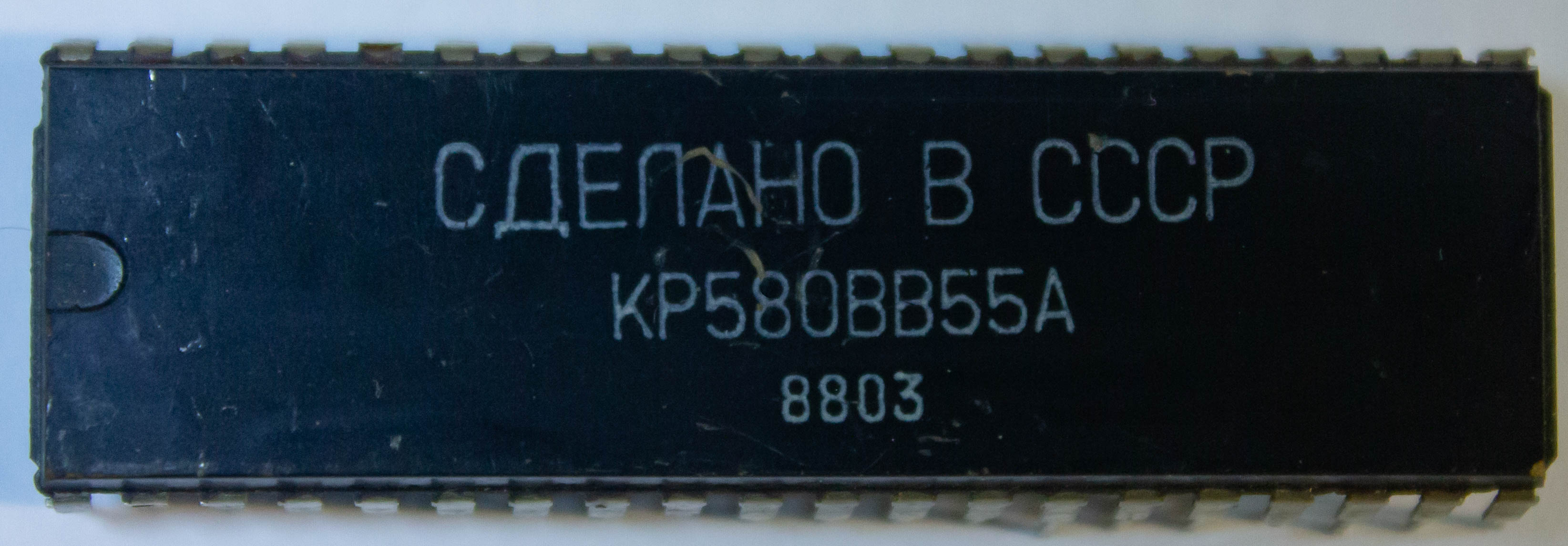

Микросхема КР580ВВ55А представляет собой программируемое устройство ввода-вывода параллельной информации, используемое в качестве элемента общего назначения для сопряжения различных периферийных устройств с магистралью данных систем обработки информации. Она является функциональным аналогом микросхемы Intel 8255 и позволяет адресовать шину данных через три отдельных 8-разрядных канала, а также управлять ими с помощью управляющего регистра.

Основные характеристики

• Каналы : Микросхема имеет 24 линии ввода/вывода, сгруппированные в три 8-разрядных канала: ВА, ВВ и ВС. Эти каналы могут работать как на ввод, так и на вывод данных.

• Режимы работы :

  • Режим 0 : Синхронная программно управляемая передача данных через два независимых 8-разрядных канала (ВА и ВВ) и два 4-разрядных канала (ВС).

  • Режим 1 : Ввод или вывод информации из периферийного устройства через два независимых 8-разрядных канала с использованием сигналов квитирования.

  • Режим 2 : Обмен информацией с периферийными устройствами через двунаправленный 8-разрядный канал (ВА) по сигналам квитирования .

Применение

Микросхема КР580ВВ55А используется в различных системах, где требуется взаимодействие с периферийными устройствами, такими как клавиатуры, принтеры и другие устройства ввода-вывода. Она позволяет гибко настраивать режимы работы в зависимости от требований конкретного приложения .

Структура

Микросхема включает в себя:

• Два адресных входа для выбора одного из трех каналов данных или регистра устройства.

• Управляющее слово, которое задает режим работы каждого канала.

• Возможность программной установки и сброса разрядов регистра канала .
