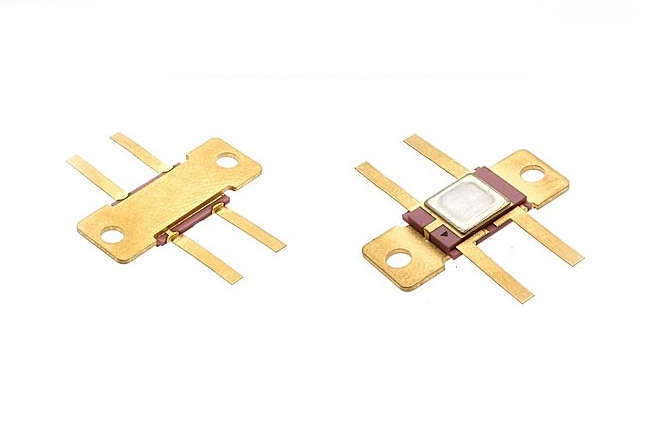

Микросхема К142ЕН9Е представляет собой стабилизатор напряжения с фиксированным выходным напряжением и защитой от перегрузок по току. Она широко используется в различных электронных, радио- и контрольно-измерительных приборах.

Основные характеристики:

• Тип корпуса : 4116.4-2 или 4116.4-3.

• Маркировка : Обычно включает "К40" и дату выпуска.

• Выходное напряжение : Микросхемы серии К142ЕН9 имеют различные фиксированные выходные напряжения (например, 20 В, 24 В, 27 В).

• Ток нагрузки : Может достигать до 1 или 1,5 А в зависимости от модели.

Технические требования:

При использовании микросхемы К142ЕН9Е необходимо соблюдать следующие условия:

1. Входной конденсатор : Емкость должна быть не менее 0,33 мкФ для обеспечения стабильности работы; расстояние от конденсатора до микросхемы не должно превышать 50 мм .

2. Защита от перегрузок : Микросхема имеет защиту как от перегрузок по току, так и от перегрева кристалла .

3. Монтаж на радиатор : При установке на теплоотводящий радиатор следует соблюдать определенные правила пайки выводов (температура припоя не более 265 °С) и изгиба выводов .

4. Использование корпуса как общего вывода : Рекомендуется использовать корпус микросхемы в качестве общего вывода вместе с выводом номер 8 для улучшения теплового рассеивания .

Эти рекомендации помогают обеспечить надежную работу микросхемы в различных условиях эксплуатации.

Применение

Микросхема К142ЕН9Е может использоваться в различных электронных устройствах благодаря своей способности стабилизировать напряжение при значительных токах нагрузки и защищенности от перегру
