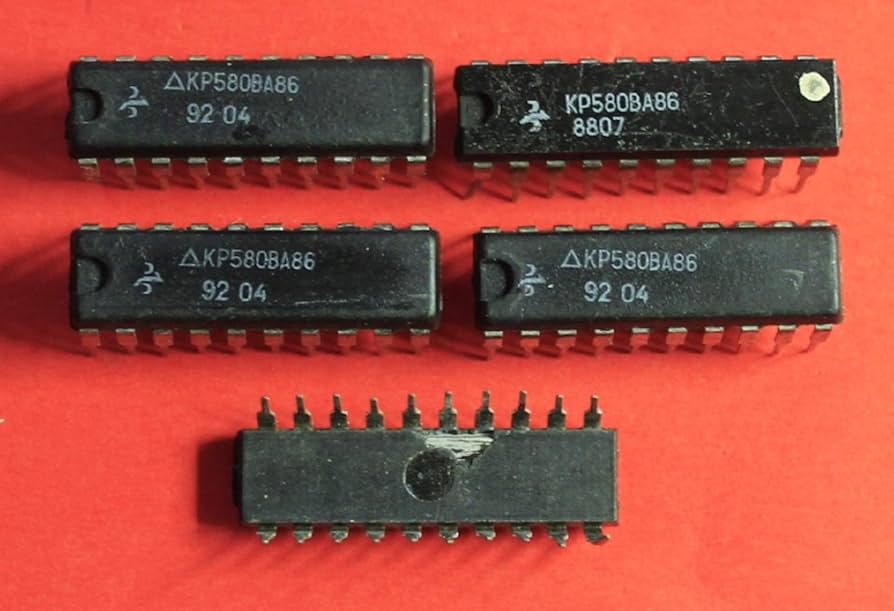

Микросхемы 580ВА86 (также известные как КР580ВА86 ) представляют собой двунаправленные 8-разрядные неинвертирующие шинные формирователи с тремя состояниями на выходе. Эти микросхемы служат буферными устройствами в схемах микропроцессорных систем серий КР560 и КМ580 , обеспечивая связь между микропроцессором и периферийными устройствами ввода-вывода информации.

Основные характеристики:

• Назначение : Используются для буферизации сигналов в системах на основе микропроцессоров.

• Тип корпуса : Металлокерамический корпус типа 2140.20, с двухсторонним расположением выводов для монтажа в отверстия печатной платы.

• Состояния выхода : Три состояния: высокий уровень, низкий уровень и высокий импеданс (Z-состояние), что позволяет группировать несколько таких микросхем на одну нагрузку.

• Нагрузочная способность : Повышенная нагрузочная способность, что делает их пригодными для работы с несколькими устройствами одновременно.

• Электрические параметры :

  • Номинальное напряжение питания: 5 В ±10%.

  • Выходное напряжение низкого уровня по выходам А ≤ 0,45 В при токе до 32 мА; по выходам В ≤ 0,45 В при токе до 16 мА.

  • Выходное напряжение высокого уровня ≥2,4 В при токах соответственно до -5 мА и -1 мА.

Применение:

Эти микросхемы широко используются в радиоэлектронной аппаратуре специального назначения благодаря своей универсальности и совместимости со стандартной ТТЛ логикой.

Зарубежный аналог:

Зарубежным аналогом этих микросхем является интегральная схема фирмы Intel Corp., обозначаемая как IC8286 .
