Микросхемы КР580ВВ55 представляют собой программируемые контроллеры параллельного ввода-вывода, которые являются функциональными аналогами микросхем Intel 8255. Они предназначены для сопряжения различных периферийных устройств с магистралью данных систем обработки информации и широко используются в узлах и блоках радиоэлектронной аппаратуры специального назначения.

Основные характеристики

• Каналы данных : Микросхема имеет три 8-разрядных канала — PortA, PortB и PortC. Каждый из этих каналов может работать как на вход, так и на выход.

• Режимы работы : Существует три основных режима работы микросхемы:

  • Режим 0: Все три канала могут быть независимо запрограммированы на ввод или вывод информации.

  • Режим 1: Каналы A и B используются для передачи информации, а отдельные биты канала C служат для управления обменом данными.

  • Режим 2: Канал A становится двунаправленной шиной, управляемой битами канала C.

• Управление : PortC также используется как управляющий регистр. Он состоит из двух независимых четырехбитовых портов (четвертей), каждая из которых может быть включена либо на ввод, либо на вывод.

Технические детали

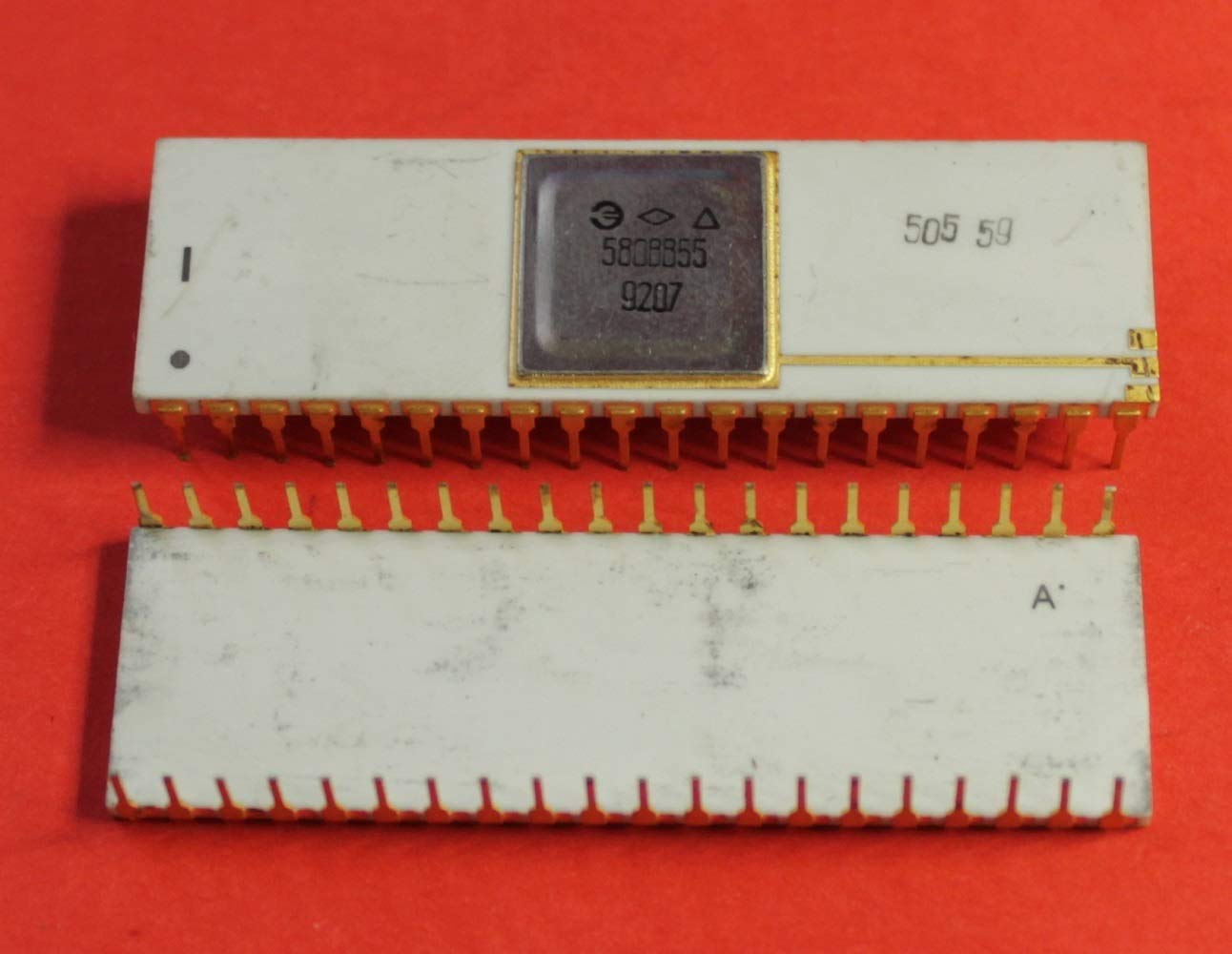

Микросхемы выпускаются в корпусе типа DIP с сорока выводами. В состав каждой микросхемы входят около 1600 интегральных элементов . Корпус имеет маркировку цифро-буквенным кодом и предназначен для монтажа в отверстия печатной платы .

Применение

Эти микросхемы широко применяются в качестве элементов ввода/вывода общего назначения во многих электронных устройствах благодаря своей универсальности и способности к программированию .
