Микросхемы 155ТМ2

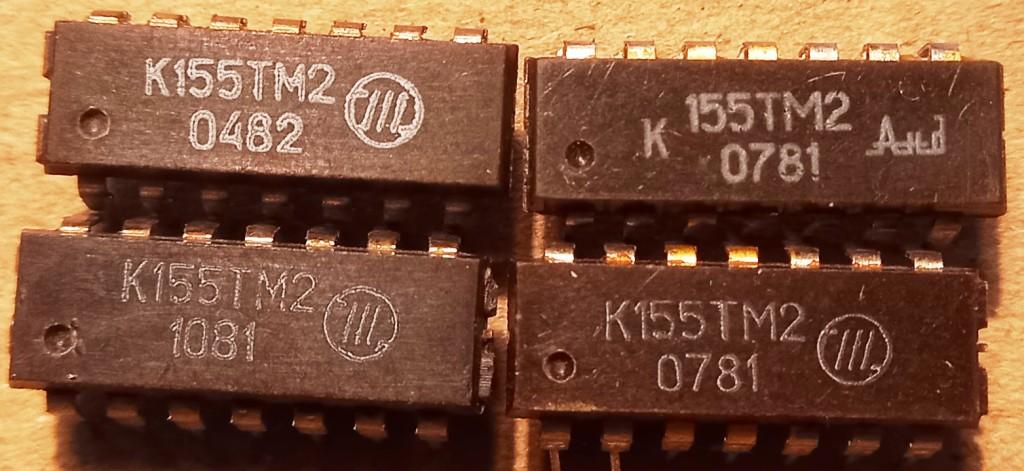

Микросхемы К155ТМ2 представляют собой интегральные микросхемы серии ТТЛ, содержащие два независимых D-триггера , которые срабатывают по положительному фронту тактового сигнала. Эти микросхемы предназначены для использования в радиоэлектронной аппаратуре общего назначения и выпускаются в 14-выводном прямоугольном пластмассовом корпусе типа 201.14-1, масса которого не превышает 1 грамм.

Технические характеристики

Номинальное напряжение питания : 5 В ±5% (4,75–5,25 В).
Выходное напряжение низкого уровня : ?0,4 В.
Выходное напряжение высокого уровня : ?2,4 В.
Входное напряжение низкого уровня : <0,4 В.
Входное напряжение высокого уровня : >2,4 В.
Входной ток низкого уровня : <16 мА (для некоторых модификаций до 48 мА).
Выходной ток высокого уровня : <?0,8 мА (для некоторых модификаций до ?42,4 мА при Uон = 2В).
Емкость нагрузки : ?15 пФ.
Длительность фронта и среза входного импульса : ?150 нс.

Назначение выводов

Назначение выводов микросхемы К155ТМ2 следующее:

Номер вывода	Назначение
1	Инверсный вход установки «0» R1
2	Вход D1
3	Вход синхронизации C1
4	Инверсный вход установки «1» S1
5	Выход Q7 (или Q)
6	Инверсный выход Q? (или Q?)
...

Полная информация о всех выводах доступна в технической документации.

Зарубежные аналоги

Зарубежным аналогом микросхемы К155ТМ2 является SN7474 от Texas Instruments Inc..Эти микросхемы широко используются в различных электронных устройствах благодаря простоте конструкции и надежности работы.

Соединитель мр1-10-3-в (87г.) ос

Соединитель МР1-10-3-В представляет собой микроминиатюрный герметичный приборный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных токах. Он разработан для внутреннего монтажа и может использоваться в различных видах электро- и радиоаппаратуры.

Основные характеристики

Тип соединителя : цилиндрический, низкочастотный.
Количество контактов : 10.
Климатическое исполнение : всеклиматическое.
Покрытие контактов : серебро или золото.
Способ монтажа : пайка.

Конструкция

Соединитель состоит из:

Вилки (герметичной МР1 или негерметичной МР1Н) под объемный или печатный монтаж.
Кабельной розетки , которая также может быть герметичной или негерметичной.

Вилки и розетки могут изготавливаться как без кожуха, так и с кожухом (металлическим или пластиковым). Сочленение между вилками и розетками осуществляется резьбовым или врубным способом, при этом поляризация корпусов — одношпоночная.

Технические параметры

Максимальная токовая нагрузка на одиночный контакт : 3 А.
Максимальная токовая нагрузка на соединитель : от 5 до 51 А.
Максимальное рабочее напряжение : 150 В.
Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях.

Гарантия и срок службы

Гарантийный срок хранения соединителей составляет не менее 25 лет со дня изготовления. Минимальная наработка для соединителей МР1 составляет 5000 часов, а для модели МР1Н — 10000 часов. Соединители также вы

Цена:

28 руб

Под заказ

В наличии: 900 шт.

Характеристики, заводская упаковка, паспорт, расшифровка, маркировка 155ТМ2 (Микросхемы). Купить оптом и в розницу с доставкой.
