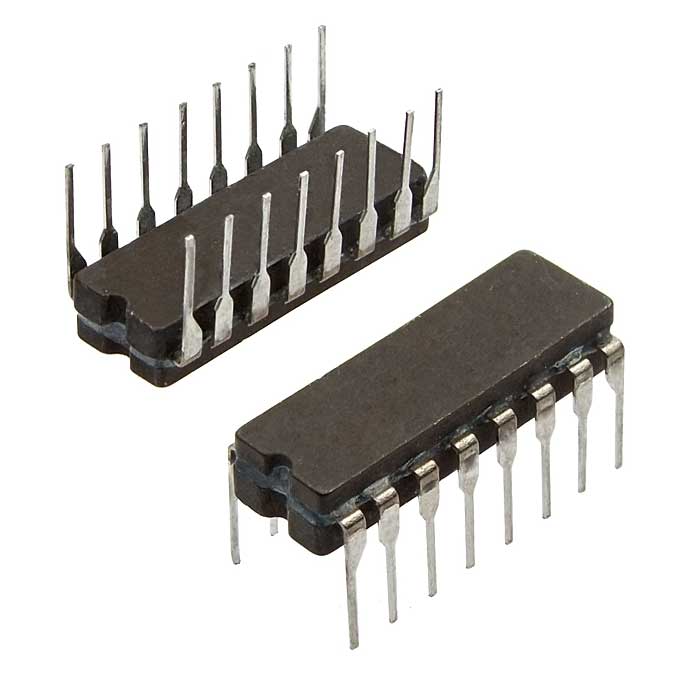

Микросхемы К174ХА1М

Микросхемы К174ХА1М представляют собой синхронные демодуляторы цветовой поднесущей , предназначенные для работы в декодирующих устройствах цветных телевизоров, использующих стандарт СЕКАМ. Эти микросхемы выполняют несколько ключевых функций, включая коммутацию и ограничение сигнала СЕКАМ , выделение цветоразностного сигнала и запирание канала цветности при приеме черно-белого изображения.

Конструкция и компоненты

К174ХА1М включает в себя 88 интегральных элементов и состоит из следующих компонентов:

Электронный коммутатор
Усилитель-ограничитель
Частотный детектор

Корпус микросхемы имеет тип 201.16-5 и весит не более 2,5 г.

Электрические параметры

Основные электрические параметры микросхемы К174ХА1М включают:

Параметры	Условия	Значение
Номинальное напряжение питания	-	12 В ±10%
Размах выходного цветоразностного сигнала	На нагрузке Rн = 100 кОм, при ?f = ±250 кГц, Uп = 12 В, Uвх = 350 мВ, fвх = 4,3; 4,05; 4,55 МГц	?1,1 В
Ток потребления	При Uп = 12 В	30…50 мА
Нелинейность АЧХ	?f1 = ±250 кГц, Uп = 12 В, Uвх = 350 мВ	?5%
Перекрестные искажения	При Uп = 12 В, Uвх = 350 мВ, fвх = 4,3 и 4,05 МГц	?40 дБ

Условия эксплуатации

Микросхемы К174ХА1М могут работать в температурном диапазоне от -10 до +55 °C. Допустимые режимы эксплуатации также включают ограничения по входному напряжению на выходах и уровням переключающих напряжений.

Применение

Эти микросхемы находят применение в декодерах телевизоров стандарта СЕКАМ и других устройствах обработки видео сигналов. Они обеспечивают стабильную работу и высокое качество обработки цветной информации. Таким образом, микросхемы К174ХА1М являются важным компонентом в системах обработки видеосигналов на основе стандарта СЕКАМ.

Соединитель рп14-30л (вил.) (73г.) (1) (вар.1)

Соединитель РП14-30Л (вилка) — это электрический прямоугольный соединитель, предназначенный для внутреннего монтажа и работы в электрических цепях постоянного, переменного и импульсных токов . Вилки и розетки имеют направляющие элементы-ловители . Технические характеристики и параметры:

Соединители РП14 состоят из двух частей: вилки и розетки .
Контакты вилок и розеток - "плавающие" . Подсоединение проводов к хвостовикам контактов осуществляется методом пайки .
Рабочий ток на каждый контакт соединителя при его равномерной нагрузке: 5 А .
Максимальное рабочее напряжение (амплитудное значение): 800 В .
Сопротивление контактов: 3 мОм .
Сопротивление изоляции: не менее 5000 МОм .
Электрическая прочность изоляции: не менее 2550 В .
Соединители РП14 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69 .
Диапазон частот: 1-3000 Hz .
Амплитуда ускорения: 40 g .
Интервал рабочих температур: от -60 до +100°С .
Атмосферное давление: от 1х 10??? Pa до 50,6 10? Pa .
Ресурс: 3000 сочленений-расчленений .
Минимальная наработка: 10 000 час .
Макс. срок хранения: 15 лет .

Структура условного обозначения:

РП - тип соединителя: ручного сочленения (расчленения).
14 - порядковый номер разработки.
30 - количество контактов.
Л - наличие ловителей (направляющих штырей и втулок).
- Л - присутствует.
Покрытие рабочей части контактов:
- 5 - химическое окисное пассивное покрытие.
- Без обозначения – серебро.
Климатическое исполнение по ГОСТ 15150-69:

Год выпуска:

90г.
