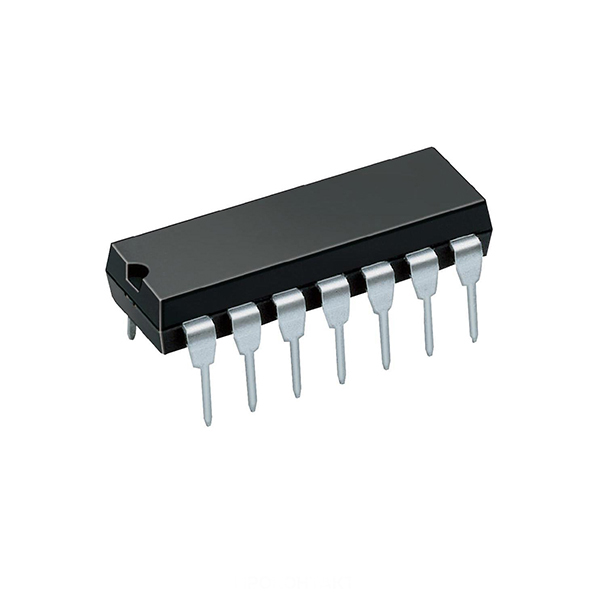

Микросхемы К553УД1А

Микросхема К553УД1А представляет собой операционный усилитель средней точности, который широко используется в различных радиотехнических и измерительных устройствах. Она включает в себя 30 интегральных элементов и предназначена для работы как в специальной, так и в общей аппаратуре.

Основные характеристики

Тип корпуса: DIP-14
Напряжение питания: ±15 В
Ток потребления: не более 6 мА
Максимальное дифференциальное входное напряжение: 10 В
Входной ток: не более ±1,5 мкА
Напряжение смещения нуля: ±7,5 мВ
Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69
Корпус: тип 201.14-1, масса не более 1 г

Применение

К553УД1А используется в различных устройствах, включая:

Радиоэлектронную аппаратуру общего назначения
Измерительные приборы
Усилители

Конструкция и особенности

Для повышения частоты единичного усиления в схеме входного каскада используются двухколлекторные транзисторы. Это позволяет улучшить характеристики работы микросхемы в различных условиях эксплуатации.

Маркировка и аналог

Микросхема маркируется цифро-буквенным кодом, который указывает на её категорию качества и функциональное назначение. Импортным аналогом К553УД1А является uA709 фирмы Fairchild Semiconductor.К553УД1А является надежным компонентом для разработчиков и инженеров, обеспечивая стабильную работу в широком диапазоне приложений.

Соединитель рп14-5 (91г.) (вил.) (5)

Соединитель РП14-5 — это электрический низкочастотный прямоугольный соединитель нормальных габаритов, предназначенный для внутреннего монтажа . Он используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общепромышленного и специального назначения . Общие характеристики:

Соединители РП14 состоят из двух частей: вилки и розетки .
Вилки и розетки могут выпускаться с направляющими элементами-ловителями или без них .
Подсоединение проводов к хвостовикам контактов осуществляется методом пайки .
Контакты вилок и розеток — плавающие .
Покрытие рабочей поверхности контактов может быть химическим окисным пассивным или серебряным .
Соединители РП14 изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69 и предназначены для внутреннего монтажа .
Категория качества: «ОТК», «ВП», «ОС» .

Технические характеристики:

Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов напряжением до 800 В .
Максимальный рабочий ток: 5 А .
Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм .
Электрическая прочность изоляции: 2550 В .
Сопротивление контактов: не более 0,003 Ом , или не более 0,03 Ом .
Диапазон частот синусоидальной вибрации :
- Диапазон частот, Гц:
- Ускорение, м/с
Температурный диапазон эксплуатации: ?60…+100 °С .

Расшифровка условного обозначения РП14-5 вилка :

РП — Тип соединителя: общего назначения, ручного сочленения (расчленения), низкочастотный, прямоугольный.
14 — Порядковый номер разработки.
5 — Количество конта

Цена:

22 руб

Под заказ

В наличии: 900 шт.

Характеристики, заводская упаковка, паспорт, расшифровка, маркировка К553УД1А (Микросхемы). Купить оптом и в розницу с доставкой.
