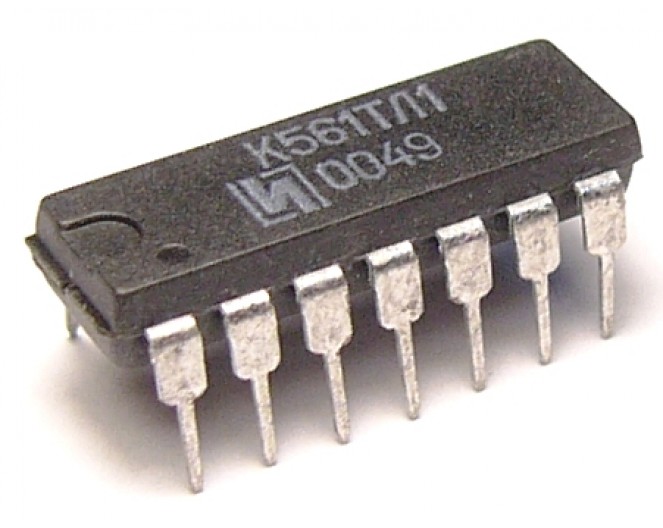

Микросхемы К561ТЛ1А

Микросхемы К561ТЛ1 содержат четыре двухвходовых базовых элемента И с инверсией выходного сигнала и порогом Шмитта.Передаточная характеристика каждого элемента имеет два порога: напряжение срабатывания и напряжение отпускания.Разность этих напряжений — это напряжение гистерезиса, который для данной микросхемы пропорционален напряжению питания.При напряжении питания 5В гистерезис равен 0,6В, а при 10В гистерезис равен 2В.Состояние одного логического элемента И следующее:

При входах A=0 и B=0, выход = 1
При входах A=0 и B=1, выход = 1
При входах A=1 и B=0, выход = 1
При входах A=1 и B=1, выход = 0

Технические данные К561ТЛ1:

Напряжение питания: 3...15 В
Ток потребления: 0,03 мА
Выходной ток низкого уровня: 0,42 мА
Напряжение срабатывания: 2,8 В
Напряжение отпускания: 2,2 В
Время задержки распространения: 600 нс
Температура окружающей среды: -45...+85оС

Зарубежным аналогом микросхемы К561ТЛ1 является микросхема CD4093А.Триггеры Шмитта необходимы для формирования тактовых последовательностей, переключающих состояния триггеров, счетчиков, регистров.Если фронт импульса медленнее 15 мкс, КМОП-схемы переключаются ненадежно.Фронт и срез импульса на выходе триггера Шмитта не зависят от формы входного сигнала.Перепады получаются калиброванными с длительностью около 100 нс при напряжении источника питания 9В.

Соединитель рп15-10гв1-6в (89г.) (5)

Соединитель РП15-10ГВ1-6В — это комбинированный, низкочастотный соединитель, который используется для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 400 В (амплитудное значение), а также в высокочастотных цепях частотой до 10 МГц при напряжении до 100 В (амплитудное значение) . Соединители РП15 могут быть врубного типа (состоят из приборной вилки и розетки) или с винтовым замком (кабельная вилка и приборная розетка) . Кабельные вилки производятся со штампованным металлическим кожухом, а приборные розетки — без кожуха, но с винтовым фиксатором . Контакты для низких частот покрываются серебром или золотом, а для высоких частот — серебром . Соединители РП15 предназначены для внутреннего монтажа и имеют климатическое исполнение В . Они соответствуют техническим условиям НКЦС434410.509ТУ и взаимозаменяемы с соединителями РП15 по ГЕ0.364160ТУ . Технические параметры соединителей РП15:

Тип соединителя: комбинированный, прямоугольный
Сопротивление контактов:
- Низкочастотные: не более 5 МОм
- Высокочастотные: не более 10 МОм
Рабочий ток на каждый контакт: 5 А
Максимальное рабочее напряжение:
- Низкочастотные контакты: 400 В
- Высокочастотные контакты: 100 В
Сопротивление изоляции в нормальных климатических условиях:
- Низкочастотные контакты: не менее 5000 МОм
- Высокочастотные контакты: не менее 1000 МОм
Диапазон частот синусоидальной вибрации: 1...5000 Гц
Ускорение при синусоидальной вибрации: 500 м/с2
Атмосферное пониженное рабочее давление: 1,34х10-9 Па
Количество сочленений-расчленений: 500
Механический удар многократного действия: 1500 м

Цена:

29 руб

Под заказ

В наличии: 900 шт.

Характеристики, заводская упаковка, паспорт, расшифровка, маркировка К561ТЛ1А (Микросхемы). Купить оптом и в розницу с доставкой.

Год выпуска:

97г.
