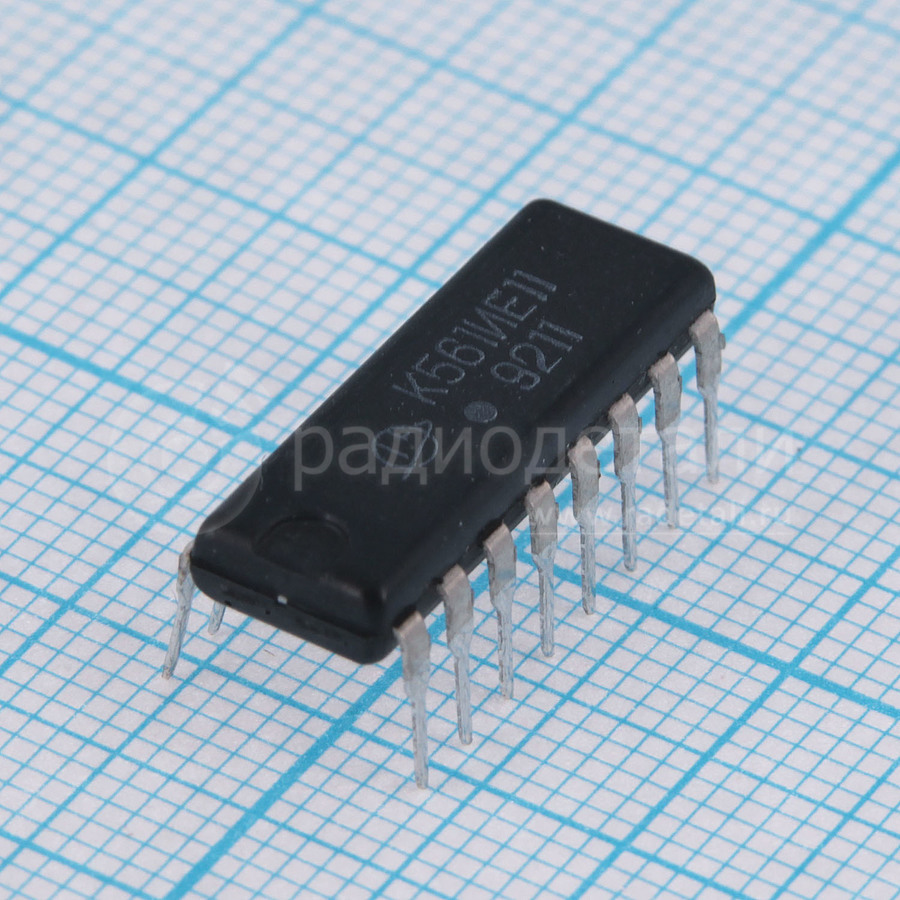

Микросхемы К561ИЕ11

Микросхема К561ИЕ11 это четырехразрядный двоичный реверсивный счетчик , который используется в различных электронных устройствах для подсчета импульсов. Она относится к стандартной логике К561 и является частью серии КМОП (Complementary Metal-Oxide-Semiconductor).

Основные характеристики

Тип : Четырехразрядный двоичный реверсивный счетчик.
Напряжение питания : Рабочий диапазон от 3 до 15 В.
Максимальная частота : 4 МГц при напряжении 15 В.
Время задержки распространения : 1680 нс.
Температурный диапазон : От -10 до +70 °C.
Выходной ток низкого уровня : 0,42 мА.

Функциональные особенности

К561ИЕ11 имеет несколько ключевых входов и выходов:

Выходы : Четыре выхода (Q0-Q3) для отображения текущего состояния счетчика.
Входы для предварительной записи данных : D0-D3, которые позволяют устанавливать начальные значения.
Вход разрешения : Вход E, который активирует операцию записи.
Вход сброса : Асинхронный вход R, который сбрасывает счетчик в ноль при высоком уровне сигнала.
Вход для переключения направления счета : Вход ±1, который позволяет изменять направление счета между увеличением и уменьшением.

Применение

Микросхема К561ИЕ11 широко используется в радиоэлектронной аппаратуре общего назначения. Она может быть применена как в синхронных, так и в асинхронных счетчиках. Несколько микросхем можно соединить в каскадные конфигурации для увеличения разрядности счетчика или создания делителей частоты.

Конструкция

Микросхема выпускается в 16-выводном пластиковом корпусе, что делает её удобной для монтажа на печатных платах. Корпус имеет вертикальное расположение выводов, что упрощает процесс установки. К561ИЕ11 является надежным компонентом для создания цифровых устройств и систем управления, обеспечивая стабильную работу в заданных условиях эксплуатации.

Соединитель рп15-10гв2-6в (87г.) (5)

РП15-10ГВ2-6в — это розетка, соединитель комбинированного типа, предназначенный для объёмного монтажа и работы в низкочастотных и высокочастотных электрических цепях . Общие характеристики:

Соединители РП15 используются для соединения и разъединения электрических цепей в электронной аппаратуре специального назначения .
Предназначены для работы в низкочастотных цепях постоянного тока, переменного и импульсного токов с частотой до 3 МГц при напряжении до 400 В, а также в высокочастотных цепях с частотой до 10 ГГц при напряжении до 100 В .
Соединители РП15 состоят из вилки (штыря) и розетки (гнезда) и бывают врубного типа (приборная вилка и розетка) или с винтовым замком (кабельная вилка и приборная розетка) .
Кабельные вилки изготавливаются с металлическим штампованным кожухом, а приборные розетки — без кожуха, но с винтовым фиксатором .
Контакты могут быть покрыты серебром или золотом .
Предназначены для внутреннего монтажа и имеют всеклиматическое исполнение .

Технические параметры:

Сопротивление контактов: не более 5 МОм для низкочастотных и 10 МОм для высокочастотных .
Рабочий ток на каждый контакт: 5 А .
Максимальное рабочее напряжение: 400 В для низкочастотных контактов и 100 В для высокочастотных .
Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм для низкочастотных и 1000 МОм для высокочастотных .
Выдерживают синусоидальную вибрацию в диапазоне частот 1–5000 Гц и ускорение 500 м/с2 .
Выдерживают механические удары многократного (1500 м/с2) и одиночного действия (10000 м/с2) .
Количество сочленений-расчленений: 500 .

Структура условного обозначения РП15-10ГВ2-6в:

РП15 — тип соединителя .

Цена:

29 руб

Под заказ

В наличии: 900 шт.
