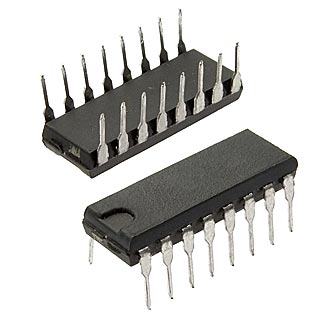

Микросхемы К561ИЕ14

Микросхема К561ИЕ14 представляет собой четырёхразрядный реверсивный счётчик, который может работать как в двоичном, так и в десятичном режимах.Для увеличения быстродействия внутренняя структура микросхемы снабжена схемой ускоренного переноса. Основные характеристики и особенности:

Разрядность: Четыре разряда.
Реверсивность: Возможность счёта как в прямом, так и в обратном направлении.
Режимы работы: Двоичный и десятичный счёт.
Выходы: Четыре раздельных выхода Q0-Q3 и выход переноса C вых.
Вход тактовых импульсов: Единый вход С для счёта на увеличение и уменьшение.Для организации раздельных входов C U (на увеличение) и C D (на уменьшение) можно использовать дополнительную микросхему К561ЛА7.
Управление счётом:
- B/D (Бинарный/Децимальный): 1 – двоичный счёт, 0 – десятичный счёт.
- U/D (Больше/Меньше): 1 – счёт на увеличение, 0 – счёт на уменьшение.
- SE (Разрешение установки): 1 – приём от параллельных входов, 0 – нет приёма.
- C вх (Вход переноса): 1 – после тактового перепада не считает, 0 – считает.
Каскадирование: Несколько микросхем К561ИЕ14 можно объединять в многокаскадные счётчики (синхронные или асинхронные).
Отличия от К561ИЕ11: К561ИЕ14 имеет возможность десятичного счёта и не имеет входа сброса (R).

Подключение и использование:

Для раздельных тактовых входов увеличения и уменьшения (C U и C D) можно собрать схему-триггер на микросхеме К561ЛА7.
Вход 2/10 определяет формат счёта: высокий уровень – двоичный (модуль 16), низкий уровень – десятичный (модуль 10).
Вход ±1 служит для переключения направления счёта: высокий уровень – сложение, низкий уровень – вычитание.
Запрещается счёт с помощью высокого уровня на входе переноса С.

Микросхема К561ИЕ14 применяется для подсчёта приращения данных и в синхронных делителях частоты.

Соединитель рп15-10гв2-6в (89г.) (5)

The РП15-10ГВ2-6В is a low-frequency, combined connector designed for usage in electrical circuits with direct, alternating (up to 3 MHz frequency), and pulse currents up to 400V (amplitude value), and in high-frequency circuits up to 10MHz at up to 100V (amplitude value) . Design and Construction:

Connectors are available in two versions: plug-in or with a screw lock. A plug-in connector consists of an instrument plug and an instrument socket . A screw-lock connector consists of a cable plug and an instrument socket .
Cable plugs are manufactured with a stamped metal cover, and instrument sockets are without a cover but with a screw lock .
The low-frequency contacts of the connectors are coated with silver or gold, while the high-frequency contacts are coated with silver .
The connectors are designed for internal mounting and are available in climatic version V, in accordance with technical specifications НКЦС434410.509ТУ . They ensure the interchangeability of РП15 connectors according to ГЕ0.364160ТУ .

Technical Characteristics:

Type: combined, rectangular .
Mounting: internal .
Number of contacts: 10 .
Contact Resistance:
- Low frequency: not more than 5 mOhm .
- High frequency: not more than 10 mOhm .
Working current per contact: 5A .
Maximum working voltage:
- Low frequency: 400V .
- High frequency: 100V .
Insulation resistance under normal climatic conditions:
- For low frequency: 5000 MOhm .
- For high frequency: 1000 MOhm .
Withstand mechanical impacts :
- Single act

Цена:

29 руб

Под заказ

В наличии: 900 шт.

Характеристики, заводская упаковка, паспорт, расшифровка, маркировка К561ИЕ14 (Микросхемы). Купить оптом и в розницу с доставкой.

Год выпуска:

91г.
