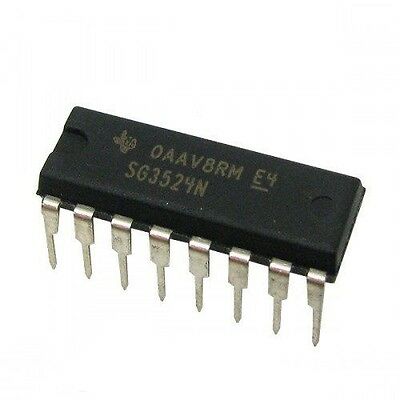

Микросхема SG3524N — это широтно-импульсный модулятор (ШИМ-контроллер), широко используемый в импульсных источниках питания. Она предназначена для управления выходным напряжением и током в различных схемах преобразования электроэнергии.

Основные характеристики микросхемы SG3524N:

• Напряжение питания : Диапазон напряжения питания микросхемы составляет от 8 до 40 вольт .

• Выходной ток : Максимальный выходной ток ограничен 100 мА .

• Частота : Микросхема может работать на частотах до 450 кГц, хотя некоторые источники указывают максимальную частоту 300 кГц .

• Топология : Поддерживает топологию flyback, что делает ее подходящей для различных схем преобразования напряжения .

• Количество каналов : Имеет один канал управления .

• Монтаж : Выполнена в корпусе DIP-16, что позволяет использовать ее в схемах с проводной сборкой .

Функциональное назначение:

Микросхема SG3524N используется для управления импульсными источниками питания, обеспечивая стабилизацию выходного напряжения и ограничение тока. Она может быть применена в различных устройствах, где требуется эффективное преобразование электроэнергии.

Применение:

• Импульсные источники питания : SG3524N часто используется в блоках питания компьютеров, телевизоров и других электронных устройств.

• Преобразователи напряжения : Подходит для схем преобразования постоянного напряжения в постоянное или переменное.

• Устройства управления : Может быть использована в системах управления, где требуется регулирование мощности или напряжения.

Микросхема SG3524N является надежным и эффективным решени
