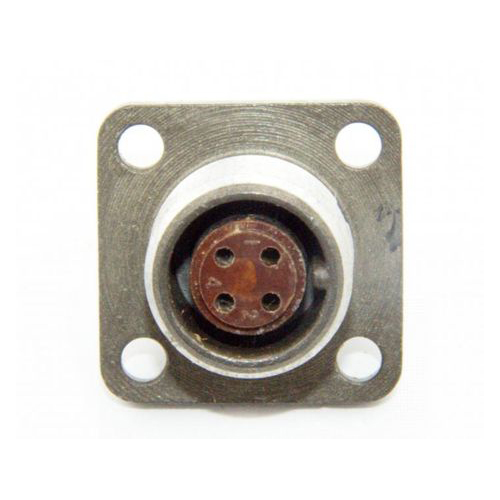

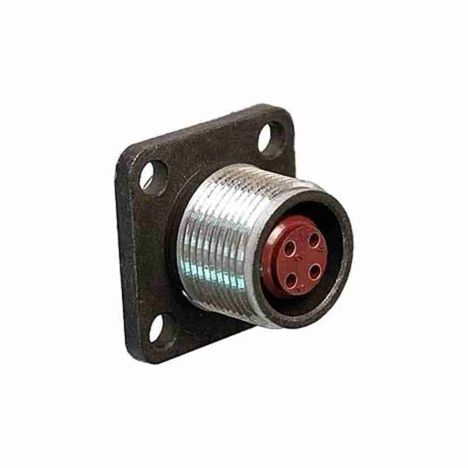

Соединитель 2РМ14Б4Г1В1Б представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он состоит из двух частей: вилки и розетки.

Основные характеристики:

• Тип соединителя: 2РМ

• Условный размер корпуса: 14

• Вид корпуса: Блочный (приборный)

• Количество контактов: 4

• Часть соединителя: Розетка

• Сочетание контактов: Все контакты ? 1,0 мм

• Покрытие контактов: Серебро или золото

• Тип контакта: Цилиндрический

• Корпус: Блочный без левой резьбы

Технические параметры:

• Максимальное рабочее напряжение: до 700 В (в некоторых источниках указано до 560 В)

• Максимальная рабочая частота: до 3 МГц

• Температура окружающей среды: от -60 до +100 °С

• Сопротивление изоляции: не менее 1000 МОм

• Минимальная наработка: 5000 часов при 500 циклах сочленений-расчленений

• Минимальный срок сохраняемости: 25 лет

Применение:

Соединители типа 2РМ14Б4Г1В1Б используются в электрических цепях постоянного и переменного тока. Они подходят для внутреннего и наружного монтажа в различных климатических условиях. Сочленение соединителей осуществляется посредством резьбового соединения с одношпоночной поляризацией корпусов. Метод монтажа — обжимка, что позволяет использовать их с экранированными или неэкранированными кабелями.
