2РМ14Б4Ш1А1

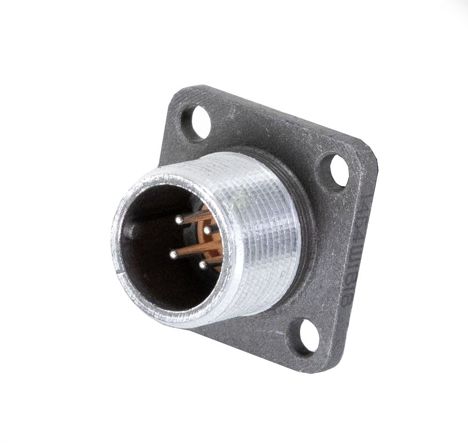

Разъем 2РМ14Б4Ш1А1 — это блочная вилка, принадлежащая к серии 2РМ. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого разъема:

Технические характеристики

• Тип соединителя : Негерметичный.

• Посадочный диаметр корпуса : 14 мм.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 4.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Золото.

• Теплостойкость : До 100° С.

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка на одиночный контакт : От 4 А до 36 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : До 15 лет.

Условия эксплуатации

• Температура среды : От -60° С до +100° С.

• Вибрация : Синусоидальная, от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : От 50 Гц до 10000 Гц, уровень звукового давления 170 дБ.

• Механический удар : Пиковое ускорение до 5000 м/с?.

Применение

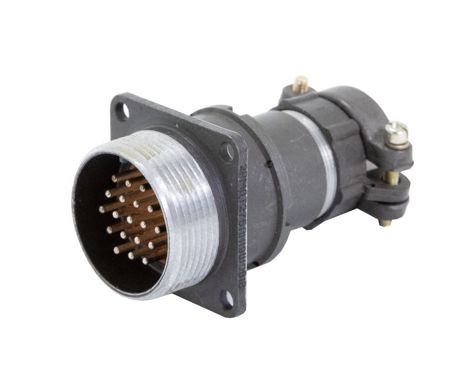

Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть как блочными, так и кабельными, с различными вариантами патрубков и способами монтажа.
