2РМ14Б4Ш1В1

Купить 2РМ14Б4Ш1В1 параметры, описание

Купить 2РМ14Б4Ш1В1

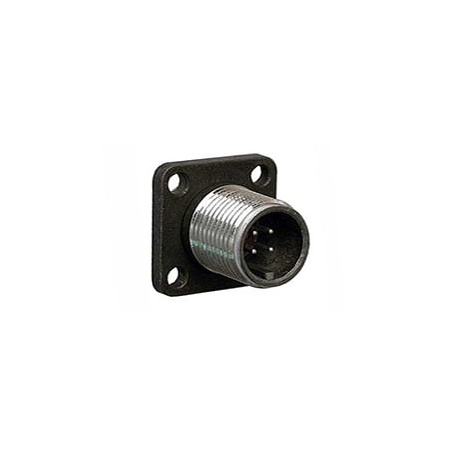

2РМ14Б4Ш1В1

Соединители 2РМ14Б4Ш1В1

Соединители 2РМ14Б4Ш1В1 представляют собой цилиндрические, низкочастотные, негерметичные разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока. Они имеют блочный корпус с посадочным диаметром 14 мм и оснащены четырьмя контактами диаметром 1 мм, покрытыми серебром .

Основные характеристики:

  • Количество контактов :...

Год выпуска
69г

2РМ14Б4Ш1В1

Разъем 2РМ14Б4Ш1В1 представляет собой цилиндрический, низкочастотный, негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В. Он имеет блочный корпус с посадочным диаметром 14 мм и состоит из четырех штыревых контактов диаметром 1 мм с серебряным покрытием.

Основные характеристики

  • Тип соединителя : Негерметичный цилиндрический низкочастотный.

  • Количество контактов : 4.

  • Диаметр контактов : 1 мм.

  • Покрытие контактов : Серебро.

  • Теплостойкость : До 100°С.

  • Максимальное рабочее напряжение : До 700 В.

  • Токовая нагрузка на одиночный контакт : В разных источниках указывается от 4 А до 8 А.

  • Максимальная суммарная токовая нагрузка на соединитель : От 27 А до 260 А.

  • Сопротивление контактов : Не более 5 мОм.

  • Сопротивление изоляции : Не менее 5000 МОм.

  • Минимальная наработка : 5000 ч.

  • Количество сочленений-расчленений : 500.

Условия эксплуатации

  • Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

  • Механический удар : Пиковое ударное ускорение многократного действия до 1000 м/с?.

Применение

Разъемы серии 2РМ, включая 2РМ14Б4Ш1В1, используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.
