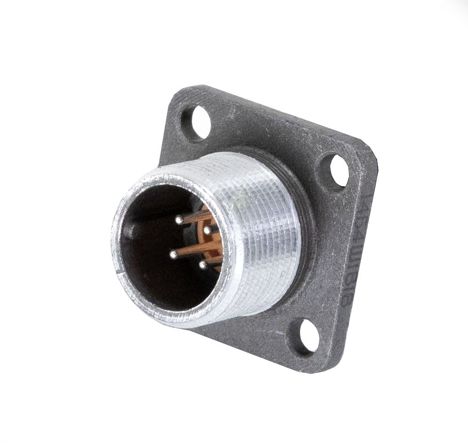

2РМ14Б4Ш1В1В

Разъем 2РМ14Б4Ш1В1В относится к серии цилиндрических низкочастотных негерметичных соединителей 2РМ . Он предназначен для использования в электрических цепях постоянного и переменного тока. Основные характеристики этого разъема:

• Тип соединителя : 2РМ, низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 14 мм.

• Вид корпуса : Блочный (Б).

• Количество контактов : 4.

• Вид соединителя : Вилка (Ш).

• Сочетание контактов : 1 (диаметр контактов 1 мм).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100°С.

Технические характеристики :

• Рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на одиночный контакт : До 8 А.

• Максимальная общая токовая нагрузка на соединитель : До 27 А.

• Сечение подсоединяемого провода : Не более 0,5 мм?.

• Сопротивление контакта : Не более 0,005 Ом.

• Сопротивление изоляции : Не менее 5000 МОм.

Конструктивные особенности :

• Корпусные детали изготовлены из алюминиевого сплава АЛ-11.

• Изоляторы выполнены из прессматериала АГ-4.

• Контакты имеют цилиндрическую форму, изготовлены из латуни ЛС59-1 с серебряным покрытием.

• Метод монтажа — навесной (объемный).

• Сочленение соединителя — резьбовое, с одношпоночной поляризацией корпуса.
