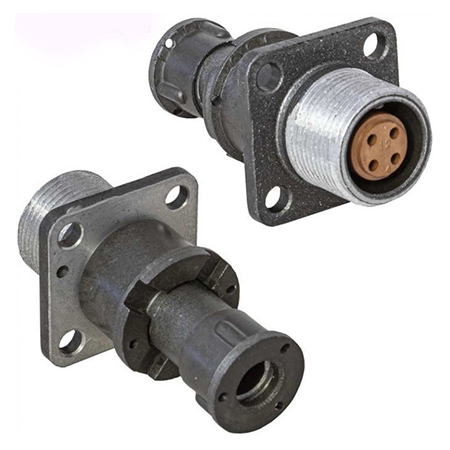

Разъем 2РМ14БПЭ4Г1В1 относится к серии 2РМ и представляет собой блочный негерметичный соединитель. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Технические характеристики:

• Посадочный диаметр корпуса : 14 мм.

• Вид корпуса : Блочный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 4.

• Вид контактов : Розетка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

Условия эксплуатации:

• Температурный диапазон : От -60° С до 100° С.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

Применение:

Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть как блочными (приборными), так и кабельными, с возможностью монтажа на блок или с экранированными кабелями.
