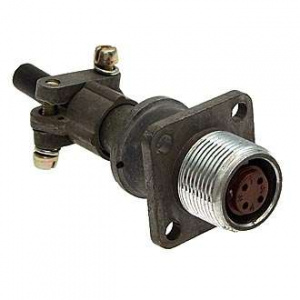

2РМ14БПН4Г1В1 — это блочная розетка, принадлежащая к серии 2РМ. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В.

Технические характеристики

• Корпус : Блочный, с посадочным диаметром 14 мм.

• Патрубок : Прямой, с гайкой для неэкранированного кабеля.

• Контакты : 4 контакта, диаметром 1 мм, покрытые серебром.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А, максимальная суммарная нагрузка на соединитель от 27 А до 260 А.

• Теплостойкость : До 100° С.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В, при 700 В — 2300 В.

Условия эксплуатации

• Температура : От -60° С до 100° С.

• Вибрация : Синусоидальная, частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : Частота от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.

Применение

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения . Они подходят для монтажа с экранированными или неэкранированными кабелями.
