2РМ14БПН4Ш1В

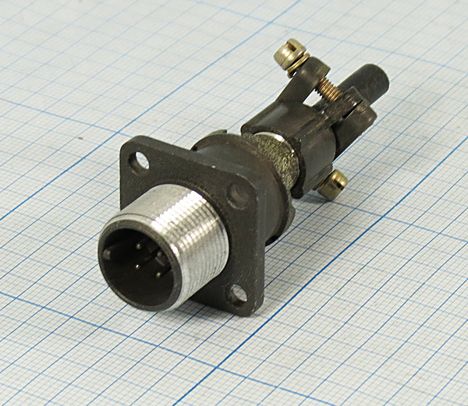

Разъем 2РМ14БПН4Ш1В1 представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов. Он имеет посадочный диаметр корпуса 14 мм и обеспечивает соединение четырех извлекаемых контактов диаметром 1,0 мм. Максимальная токовая нагрузка на каждый контакт составляет до 8 А, а на весь соединитель — до 27 А при напряжении до 560 В.

Основные характеристики:

• Тип соединителя: 2РМ — низкочастотный цилиндрический негерметичный.

• Количество контактов: 4.

• Рабочее напряжение: до 560 В.

• Максимальная токовая нагрузка на контакт: до 8 А.

• Максимальная токовая нагрузка на соединитель: до 27 А.

• Диаметр контактов: 1,0 мм.

• Сечение подсоединяемого провода: не более 0,5 мм?.

• Покрытие контактов: серебро.

• Теплостойкость: до 100°С.

Конструктивные особенности:

• Вид корпуса: Б — блочный (приборный).

• Вид патрубка: П — прямой.

• Вид гайки патрубка: Н — для неэкранированного кабеля.

• Соединение: резьбовое, поляризация корпусов одношпоночная.

Этот разъем используется для монтажа с неэкранированными кабелями и предназначен для внутреннего и наружного монтажа в климатическом исполнении УХЛ.
