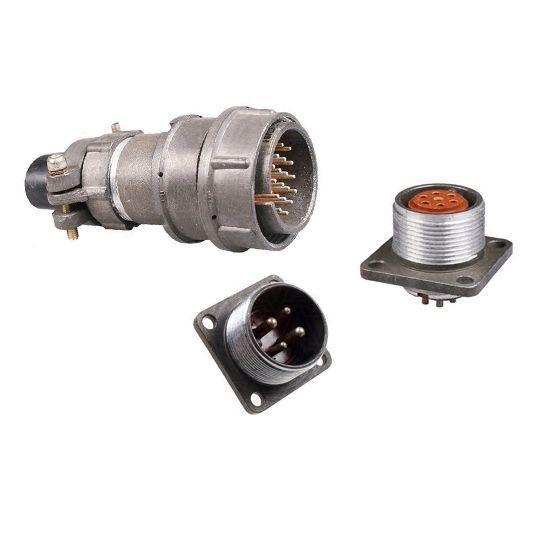

2РМ14К4Ш1В1 — это кабельная вилка, входящая в серию цилиндрических низкочастотных негерметичных соединителей. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Технические характеристики

• Посадочный диаметр корпуса : 14 мм.

• Вид корпуса : Кабельный.

• Количество контактов : 4.

• Вид контактов : Вилка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Токовая нагрузка :

  • На одиночный контакт: от 4 А до 36 А.

  • Максимальная суммарная на соединитель: от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.

• Усилия расчленения соединителей : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости : 15 лет при ? = 99,5%.

Условия эксплуатации

• Температура среды : От -60° С до 100° С.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10000 Гц, уровень звукового давления — 170 дБ.

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

• Повышенная относительная влажность : До 98% при температуре 25° С.

Эта вилка используется для присоединения проводов сечением до 0,5 мм? и может эксплуатироваться в широком диапазоне условий, включая различные климатические и механические воздействия.
