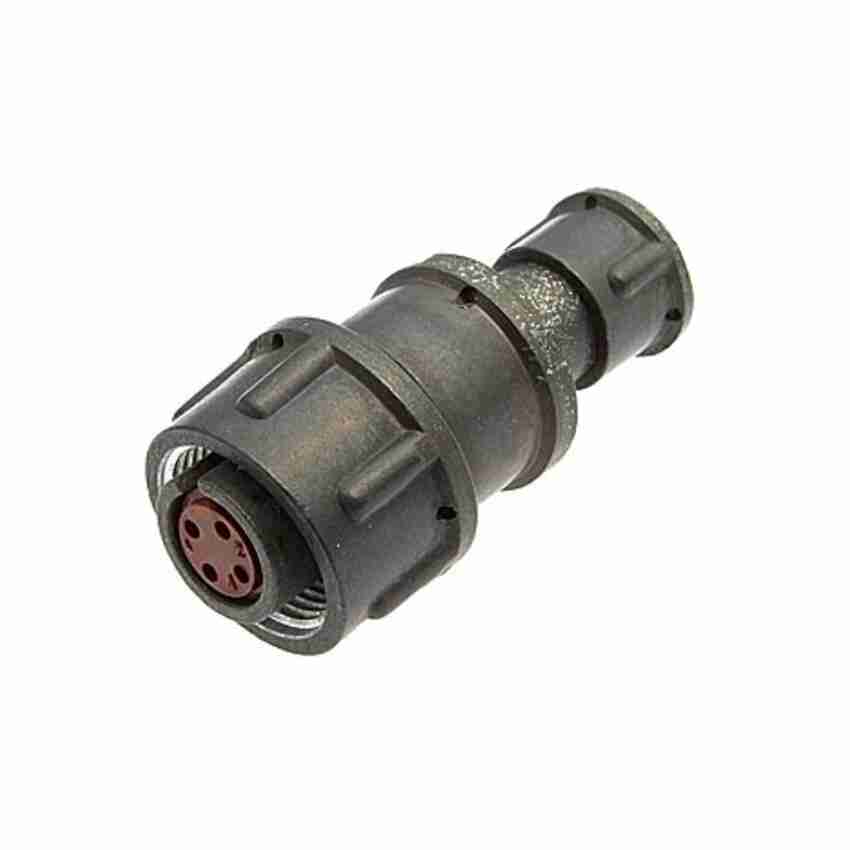

2РМ14КПЭ4Г1А1

Соединитель 2РМ14КПЭ4Г1А1 представляет собой цилиндрический низкочастотный негерметичный электрический соединитель, используемый в радиоэлектронной и радиотехнической аппаратуре. Он предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 14

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 4

• Часть соединителя : Розетка (Г)

• Сочетание контактов : Все контакты ? 1,0 мм

• Покрытие контактов : Золото (А)

• Теплостойкость : До 100°С

Применение и особенности

• Метод монтажа : Обжимка или пайка.

• Климатическое исполнение : В.

• Сопротивление контактов : Не более 5,0 мОм для контактов ? 1,0 мм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Температурный диапазон : От -60 до +100°C.

• Вибрационная стойкость : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g).

• Ударная стойкость : Одиночные удары до 5000 м/с? (500 g), многократные удары до 1000 м/с? (100 g).

Соединители серии 2РМ широко используются в радиоэлектронной аппаратуре специального и общего назначения, включая внутренний монтаж в различных климатических условиях.
