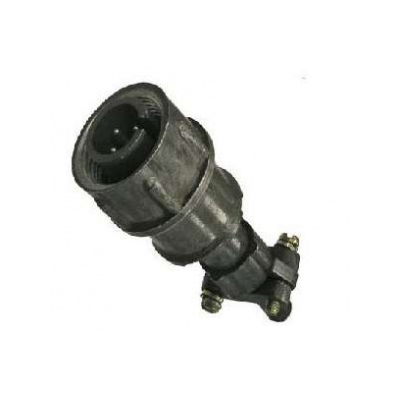

2РМ14КПЭ4Ш1В1

Разъем 2РМ14КПЭ4Ш1В1 — это кабельная вилка, принадлежащая к серии 2РМ. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Основные характеристики и особенности разъема:

Основные характеристики:

• Количество контактов : 4.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : 100° С.

• Посадочный диаметр корпуса : 14 мм.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Сочленение : Резьбовое.

Электрические характеристики:

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка на контакт : От 4 А до 8 А.

• Суммарная токовая нагрузка на соединитель : От 27 А до 260 А.

• Сопротивление контактов : Не более 5 мОм.

Условия эксплуатации:

• Температура окружающей среды : От -60° С до 100° С.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Вибрация и ударные нагрузки : Разъемы выдерживают синусоидальную вибрацию и механические удары.

Применение:

Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего и наружного монтажа.
