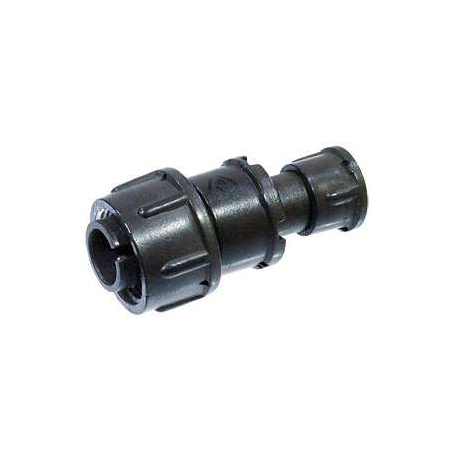

2РМ14КПЭ4Ш1В1В — это цилиндрический низкочастотный негерметичный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он состоит из двух частей: вилки и розетки.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 14.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 4.

• Часть соединителя : Вилка (Ш).

• Покрытие контактов : Серебро (В).

• Теплостойкость : 100°C.

Технические параметры:

• Рабочая температура : от -60°C до +100°C.

• Максимальный ток на одиночный контакт : зависит от диаметра контакта, для диаметра 1 мм — до 8 А.

• Сопротивление контактов : не более 5 мОм для контактов диаметром 1 мм.

• Максимальное рабочее напряжение : 560 В.

• Максимальная рабочая частота : 3 МГц.

• Синусоидальная вибрация : диапазон частот 1-5000 Гц.

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500.

Этот разъем используется для внутреннего и наружного монтажа и подходит для работы с экранированными кабелями. Метод монтажа — обжимка.
