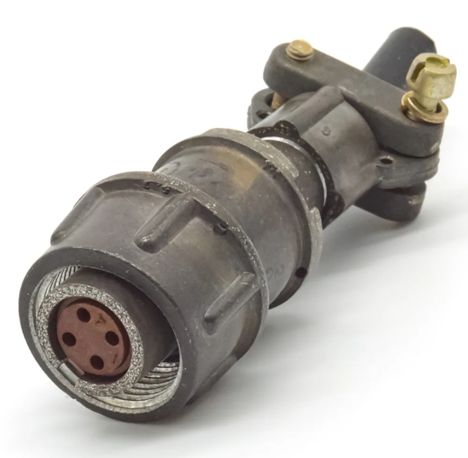

2РМ14КПН4Г1А1

Разъём 2РМ14КПН4Г1А1 относится к серии цилиндрических низкочастотных разъёмов. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В (по другим данным, до 700 В).

Технические характеристики:

• Тип соединителя : 2РМ.

• Условный размер корпуса : 14 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 4.

• Часть соединителя : Розетка (Г).

• Диаметр контактов : 1 мм.

• Покрытие контактов : Золото (А).

• Теплостойкость : До 100°C.

Электрические характеристики:

• Токовая нагрузка на одиночный контакт : 8 А (по другим данным, до 7 А).

• Суммарная токовая нагрузка на соединитель : 27 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические и эксплуатационные характеристики:

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Длина розетки : 53,5 мм.

• Масса : Не более 12,5 г.

• Минимальная наработка : 1000 часов (по другим данным, 5000 часов).

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет (по другим данным, 25 лет).

• Температурный диапазон : От -60°C до +100°C.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Этот разъём используется для внутреннего и наружного монтажа и может работать с неэкранированными кабелями.
