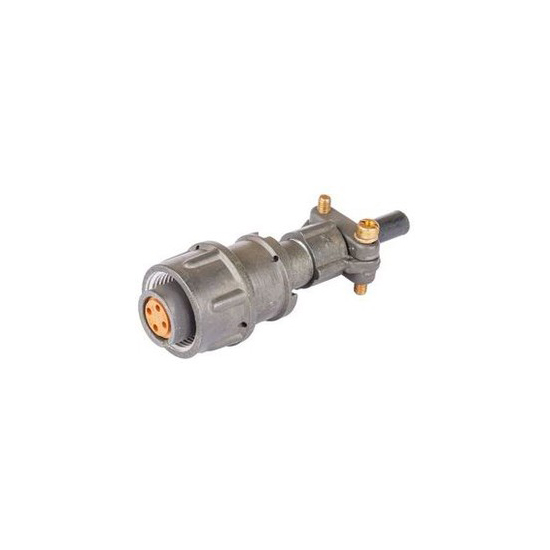

Соединитель 2РМ14КПН4Г1В1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет посадочный диаметр корпуса 14 мм и оснащена четырьмя контактами диаметром 1 мм с серебряным покрытием.

Технические характеристики

• Тип соединителя : Негерметичный цилиндрический низкочастотный.

• Корпус : Кабельный с прямым патрубком и гайкой для неэкранированного кабеля.

• Количество контактов : 4.

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка : На каждый контакт от 4 до 36 А, суммарная нагрузка на соединитель от 27 до 260 А.

• Теплостойкость : До 100°C.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

Применение

Соединители серии 2РМ, включая 2РМ14КПН4Г1В1, используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения . Они подходят для работы в условиях синусоидальной вибрации, акустического шума и механических ударов.

Условия эксплуатации

• Температура окружающей среды : От -60°C до 100°C.

• Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па.

• Влажность : До 98% при 25°C.
