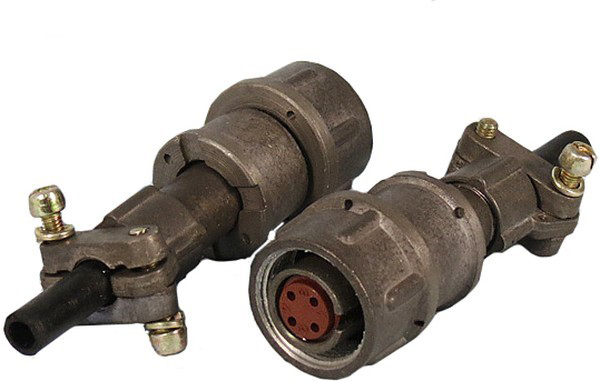

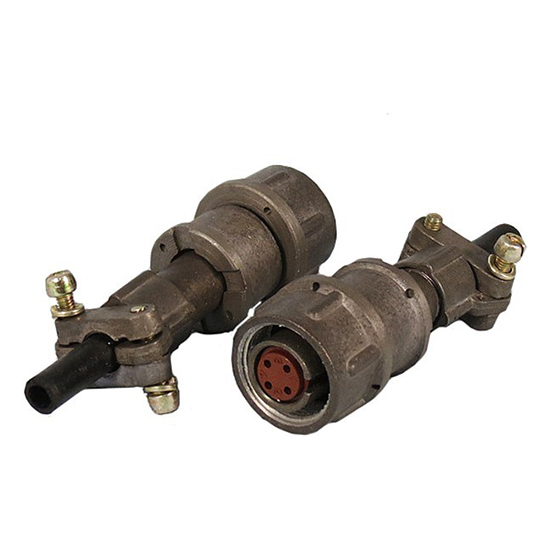

Соединитель 2РМ14КПН4Г1В1Л представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В . Он состоит из двух частей: вилки и розетки.

Технические характеристики

• Тип соединителя : 2РМ — цилиндрический низкочастотный.

• Размер корпуса : 14.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 4.

• Часть соединителя : Г — розетка.

• Сочетание контактов : Все контакты ?1,0 мм.

• Покрытие контактов : В — серебро или А — золото.

• Теплостойкость : 1 — до 100°С.

• Особенности : Л — левая розетка (только для проходных вилок).

Применение

Соединители этого типа широко используются в различных электро-, радио- и контрольно-измерительных приборах . Они подходят для монтажа с экранированными или неэкранированными кабелями и имеют резьбовое сочленение с одношпоночной поляризацией корпусов.

Условия эксплуатации

• Рабочая температура : от -60 до +100°C.

• Сопротивление изоляции : не менее 1000 МОм.

• Максимальное рабочее напряжение : до 700 В.

Эти соединители подходят для внутреннего и наружного монтажа в климатическом исполнении УХЛ.
