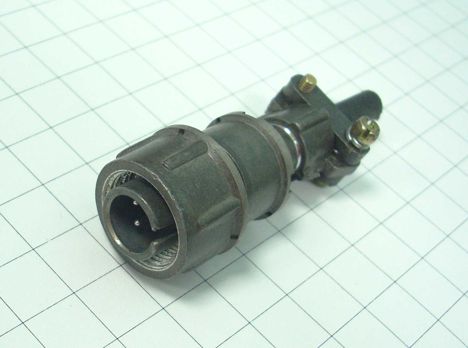

2РМ14КПН4Ш1В1

Соединитель 2РМ14КПН4Ш1В1 относится к серии 2РМ и представляет собой негерметичный цилиндрический низкочастотный разъем. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Основные характеристики

• Тип соединителя : Негерметичный.

• Корпус : Кабельный с посадочным диаметром 14 мм.

• Патрубок : Прямой.

• Гайка патрубка : Для неэкранированного кабеля.

• Количество контактов : 4.

• Вид контактов : Вилка (штырь).

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка на одиночный контакт : От 4 до 8 А, в зависимости от источника.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Минимальная наработка : 5000 ч.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : До 15 лет.

Применение и особенности

• Используется в узлах и блоках радиоэлектронной аппаратуры.

• Сочленение соединителей производится резьбовой гайкой.

• Материал корпуса — алюминиевый сплав АЛ-11, изоляторы — прессматериал АГ-4.

• Контакты изготовлены из латуни ЛС59-1.

• Метод монтажа — навесной (объемный) или обжимка.

Этот разъем подходит для работы в условиях синусоидальной вибрации с частотой от 1 до 5000 Гц и амплитудой ускорения до 490 м/с?.
