2РМ14КУН4Г1А1

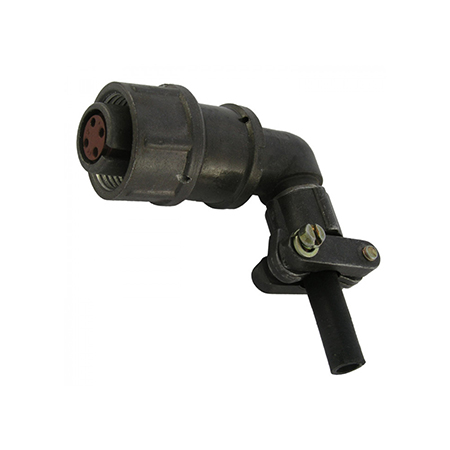

2РМ14КУН4Г1А1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка имеет посадочный диаметр корпуса 14 мм и оснащена угловым патрубком с гайкой для неэкранированного кабеля.

Технические характеристики

• Количество контактов : 4.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Золото.

• Теплостойкость : До 100° С.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А; максимальная суммарная на соединитель от 27 А до 260 А.

Условия эксплуатации

• Температура окружающей среды : От -60° С до 100° С.

• Вибрация : Синусоидальная, частота от 1 Гц до 5000 Гц, амплитуда ускорения до 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10000 Гц, уровень звукового давления до 170 дБ.

• Механический удар : Пиковое ускорение до 5000 м/с? для одиночного удара и до 1000 м/с? для многократного удара.

Применение

Эти розетки используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Сочленение соединителей осуществляется резьбовым способом с одношпоночной поляризацией корпусов. Метод монтажа — пайка.
