2РМ14КУН4Г1В1

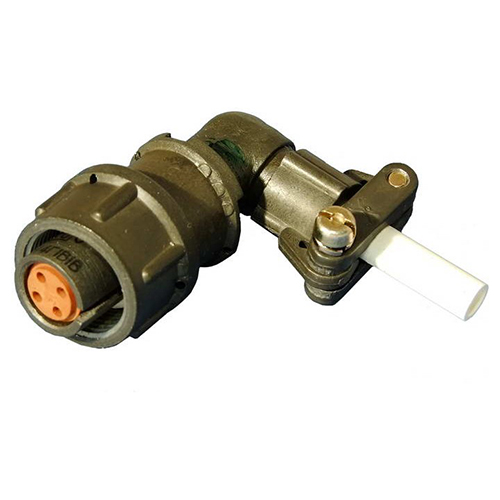

Разъем 2РМ14КУН4Г1В1 представляет собой 4-контактную негерметичную кабельную розетку серии 2РМ. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики:

• Тип соединителя : Низкочастотный цилиндрический негерметичный.

• Посадочный диаметр корпуса : 14 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 4.

• Диаметр контактов : 1 мм.

• Вид покрытия контактов : Серебро.

• Теплостойкость : 100°С.

Электрические характеристики:

• Рабочее напряжение : До 560 В или 700 В.

• Максимальная токовая нагрузка на одиночный контакт : От 4 А до 8 А.

• Максимальная суммарная токовая нагрузка на соединитель : От 27 А до 260 А.

• Сопротивление контактов : Не более 0,005 Ом.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические и климатические характеристики:

• Материал корпуса : Алюминиевый сплав.

• Материал изоляторов : Прессматериал АГ-4 или карболит.

• Диапазон рабочих температур : От -60°С до +100°С.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение 490 м/с?.

Прочие характеристики:

• Минимальная наработка : 1000 ч или 5000 ч.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.
