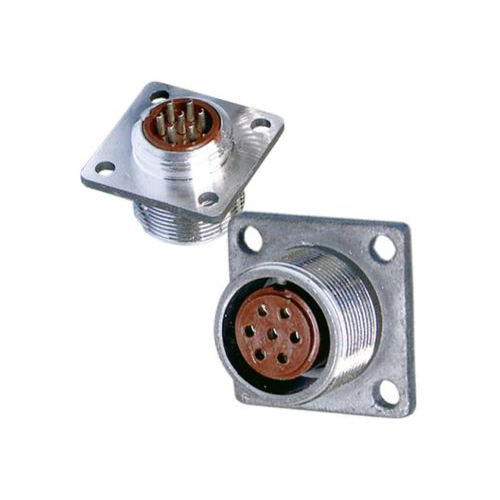

Соединитель 2РМ18Б7Г1В1 представляет собой цилиндрический, низкочастотный, негерметичный электрический разъём, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он состоит из двух частей: вилки и розетки. Розетка 2РМ18Б7Г1В1 имеет блочный корпус и используется для блочного соединения.

Технические характеристики:

• Тип соединителя: 2РМ.

• Условный размер корпуса: 18 мм.

• Вид корпуса: Блочный (Б).

• Количество контактов: 7.

• Часть соединителя: Розетка (Г).

• Диаметр контактов: 1 мм.

• Покрытие контактов: Серебро (В) или золото (А).

• Максимальное рабочее напряжение: До 700 В.

• Токовая нагрузка на контакт: От 4 до 36 А (в зависимости от конфигурации).

• Сопротивление контактов: Не более 5 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Температура окружающей среды: От -60° С до 100° С.

• Метод монтажа: Обжимка или пайка на кабель.

• Сочленение: Резьбовое.

Условия эксплуатации:

• Вибрация: Диапазон частот от 1 до 5000 Гц, амплитуда ускорения до 490 м/с?.

• Механические удары: Пиковое ускорение до 5000 м/с? для одиночных ударов и до 1000 м/с? для многократных ударов.

• Атмосферное давление: От 133,32·10??? Па до 50,6·10? Па.

• Влажность: Повышенная относительная влажность до 98% при 25° С.

Соединители 2РМ18Б7Г1В1 широко используются в измерительных приборах и радиоаппаратуре благодаря своим надежным характеристикам и широкому диапазону применения.
