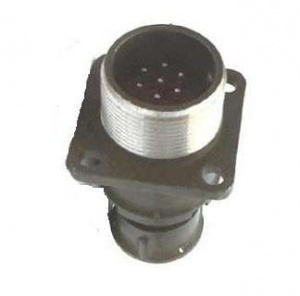

2РМ18БПЭ7Ш1В1

2РМ18БПЭ7Ш1В1 — это блочная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она может работать при напряжении до 700 В. Соединитель негерметичный и состоит из корпуса, изолятора и контактов. В сочлененном состоянии он обеспечивает пылезащищенность контактов и мест подсоединения проводов.

Технические характеристики

• Посадочный диаметр корпуса : 18 мм.

• Вид корпуса : Блочный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 7.

• Вид контактов : Вилка.

• Диаметры контактов : 1 мм.

• Вид покрытия контактов : Серебро.

• Теплостойкость : 100° С.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Токовая нагрузка :

  • На одиночный контакт: от 4 А до 36 А.

  • Максимальная суммарная на соединитель: от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В; 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм (в некоторых источниках указано не менее 1000 МОм).

• Электрическая прочность изоляции :

  • При максимальном рабочем напряжении 560 В: 1850 В.

  • При максимальном рабочем напряжении 700 В: 2300 В.

• Усилия расчленения соединителей : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 5000 ч.

• Число сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет при ? = 99,5%.

Условия эксплуатации

• Температура среды : От -60° С до 100° С.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар :

  • Многократного действия: Пиковое ускорение 1000 м/с?.

  • Одиночного действия: Пиковое ускорение 5000 м/с?.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

• Повышенная относительная влажность : До 98% при температуре 25° С.

Этот соединитель используется для внутреннего и наружного монтажа и может работать с экранированными или неэкранированными кабелями.
