2РМ18БПН7Г1В1

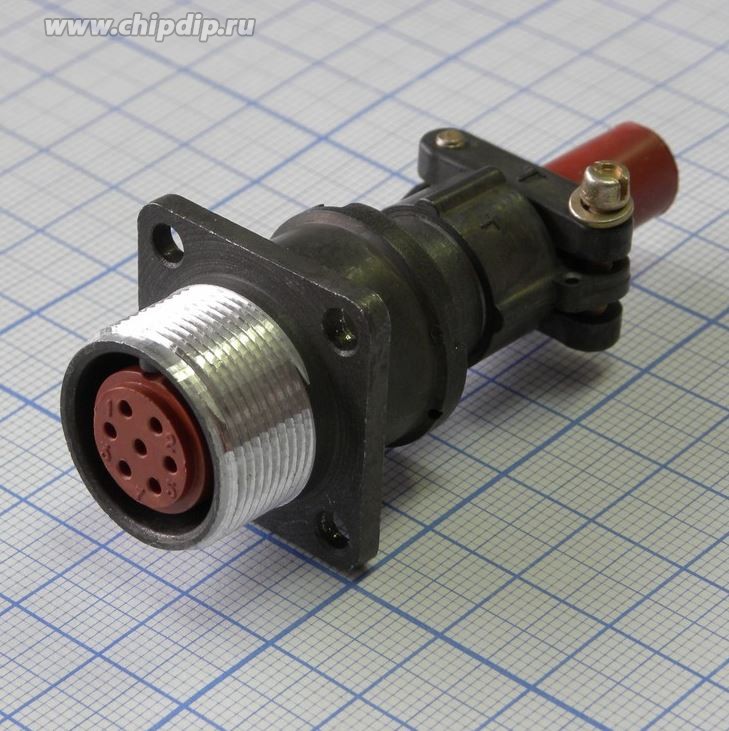

Разъем 2РМ18БПН7Г1В1 — это цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он относится к серии 2РМ и имеет блочный корпус с прямым патрубком, что позволяет использовать его для неэкранированных кабелей.

Основные характеристики:

• Тип соединителя : 2РМ

• Условный размер корпуса : 18 мм

• Вид корпуса : Блочный (приборный)

• Вид патрубка : Прямой

• Количество контактов : 7

• Покрытие контактов : Серебро

• Максимальное рабочее напряжение : до 560 В

• Токовая нагрузка на одиночный контакт : до 7 А

• Рабочая температура : от -60 до +100°C

• Сопротивление изоляции : не менее 1000 МОм

• Срок сохраняемости : до 25 лет.

Применение:

Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть как блочными, так и кабельными, с различными типами патрубков и гаек для экранированных или неэкранированных кабелей.

Конструкция:

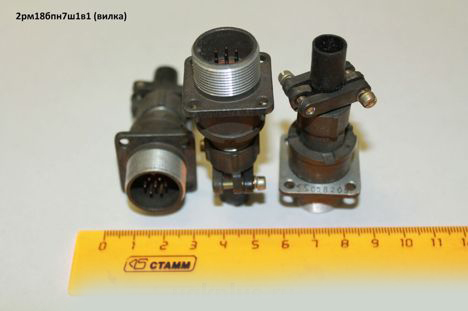

Разъемы состоят из двух частей: вилки и розетки. Сочленение соединителей осуществляется резьбовым способом с одношпоночной поляризацией корпусов.
