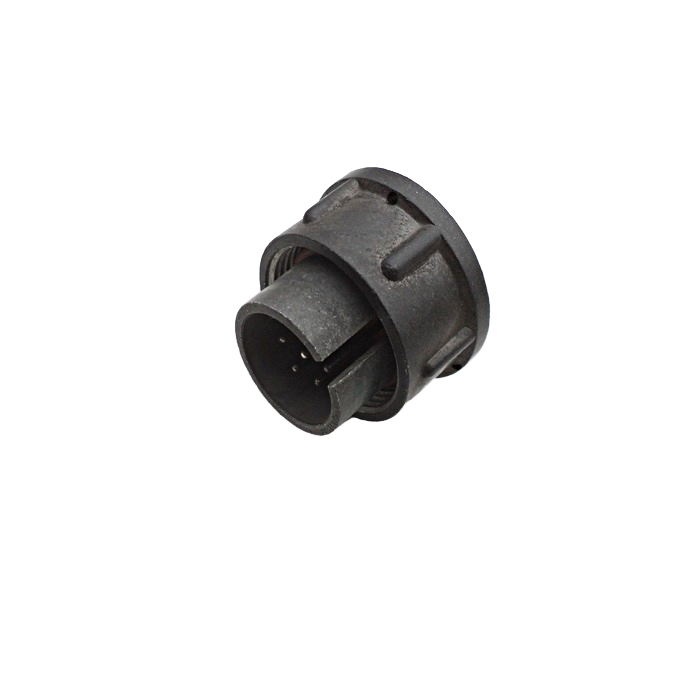

2РМ18К7Ш1В1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии 2РМ, которая включает различные типы соединителей для разных условий эксплуатации.

Технические характеристики

• Назначение : Негерметичный соединитель.

• Посадочный диаметр корпуса : 18 мм.

• Вид корпуса : Кабельный.

• Количество контактов : 7.

• Вид контактов : Вилка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : 100° С.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Токовая нагрузка на одиночный контакт : от 4 А до 36 А.

• Максимальная суммарная токовая нагрузка на соединитель : от 27 А до 260 А.

• Сопротивление контактов : не более 5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Электрическая прочность изоляции : при 560 В — 1850 В, при 700 В — 2300 В.

• Усилия расчленения : от 29,4 Н до 539,6 Н.

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости : 15 лет при ? = 99,5%.

• Диаметр разъема : 22 мм.

• Масса : 11 г.

Условия эксплуатации

• Температура окружающей среды : от -60° С до 100° С.

• Синусоидальная вибрация : частота от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Акустический шум : частота от 50 Гц до 10000 Гц, уровень звукового давления — 170 дБ.

• Механический удар : многократный — до 1000 м/с?, одиночный — до 5000 м/с?.

• Линейное ускорение : до 2000 м/с?.

• Атмосферное давление : от 133,32·10??? Па до 50,6·10? Па.

• Относительная влажность : до 98% при температуре 25° С.

Ответные части для вилки 2РМ18К7Ш1В1 включают различные розетки серии 2РМ, такие как 2РМ18Б7Г1А1, 2РМ18Б7Г1В1 и другие.
