2РМ18КПЭ7Г1В1

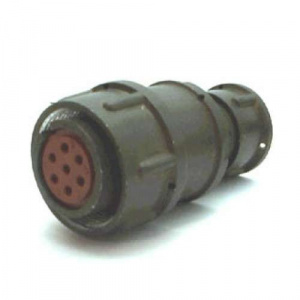

2РМ18КПЭ7Г1В1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии 2РМ и имеет следующие основные характеристики:

Технические характеристики

• Корпус : Кабельный, с посадочным диаметром 18 мм.

• Патрубок : Прямой, с гайкой для экранированного кабеля.

• Количество контактов : 7.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка на одиночный контакт : От 4 А до 36 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации

• Температура окружающей среды : От -60° С до 100° С.

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения до 490 м/с?.

• Механический удар : Одиночный до 5000 м/с?, многократный до 1000 м/с?.

• Относительная влажность : До 98% при 25° С.

Применение

Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными кабелями и обеспечивают надежное соединение в различных условиях эксплуатации.
