2РМ18КПЭ7Ш1В1

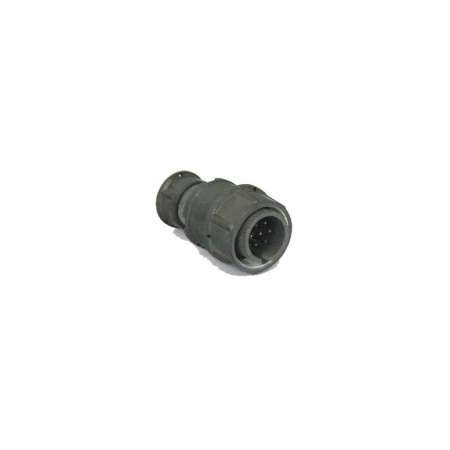

2РМ18КПЭ7Ш1В1 — это тип кабельной вилки, входящей в серию цилиндрических низкочастотных негерметичных соединителей. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Технические характеристики:

• Корпус : Кабельный, с посадочным диаметром 18 мм.

• Патрубок : Прямой, с гайкой для экранированного кабеля.

• Контакты : 7 контактов диаметром 1 мм, покрытых серебром.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А, максимальная суммарная нагрузка на соединитель от 27 А до 260 А.

• Рабочее напряжение : До 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Теплостойкость : До 100° С.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условия эксплуатации : Температура от -60° С до 100° С, повышенная влажность до 98% при 25° С.

Применение:

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть как кабельными, так и блочными (приборными), с возможностью монтажа на экранированные или неэкранированные кабели. Сочленение соединителей осуществляется резьбовым способом с одношпоночной поляризацией корпусов. Метод монтажа — пайка или обжимка.
