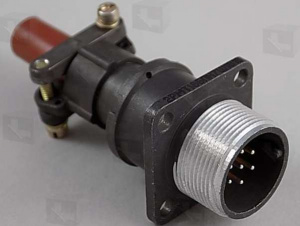

2РМ18КПН4Ш5В1

2РМ18КПН4Ш5В1 — это тип цилиндрического негерметичного низкочастотного разъема, предназначенного для соединения и разъединения электрических цепей постоянного и переменного тока. Он используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.

• Условный размер корпуса : 18 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 4.

• Часть соединителя : Вилка.

• Сочетание контактов : 5 (диаметр контактов 1,5 мм).

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Технические параметры:

• Максимальное рабочее напряжение : До 700 В.

• Максимальная рабочая частота : До 3 МГц.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60°C до +100°C.

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.

• Механический удар : Одиночный до 5000 м/с?, многократный до 1000 м/с?.

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500.

Этот разъем используется для объемного монтажа и имеет резьбовое сочленение. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными, так и кабельными.
