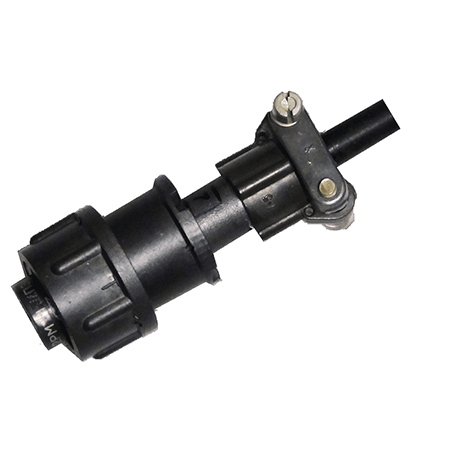

2РМ18КПН7Ш1В1

Разъем 2РМ18КПН7Ш1В1 относится к серии цилиндрических низкочастотных негерметичных соединителей. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Основные характеристики и особенности этого разъема следующие:

Основные характеристики

• Тип соединителя : 2РМ — электрический низкочастотный цилиндрический негерметичный.

• Посадочный диаметр корпуса : 18 мм.

• Тип корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 7.

• Вид соединителя : Ш — вилка.

• Сочетание контактов : 1 — все контакты диаметром 1,0 мм.

• Покрытие контактов : В — серебро.

• Максимальная температура окружающей среды : 100°С.

Технические параметры

• Максимальное рабочее напряжение : до 560 В.

• Токовая нагрузка : до 7 А на каждый контакт, общая нагрузка до 40 А.

• Частота : до 3 МГц.

• Сопротивление изоляции : не менее 1000 МОм.

• Количество сочленений : 500.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 25 лет.

• Рабочий температурный диапазон : от -60 до +100°С.

Применение

Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях. Сочленение соединителей осуществляется резьбовым способом с одношпоночной поляризацией корпусов. Метод монтажа — обжимка или пайка контактов.
