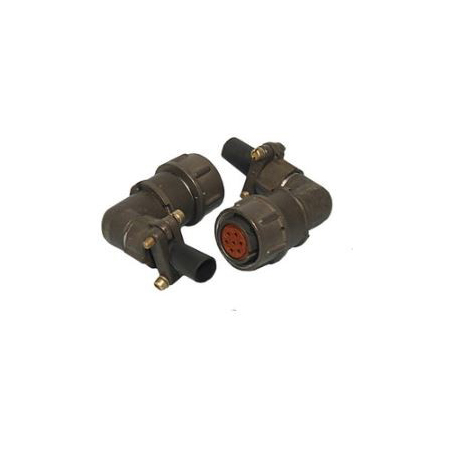

Разъем 2РМ18КУН7Г1В1 представляет собой кабельную розетку с угловым патрубком, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет посадочный диаметр корпуса 18 мм и оснащен 7 контактами диаметром 1 мм с серебряным покрытием.

Технические характеристики

• Тип соединителя : Негерметичный, кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 7.

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка на одиночный контакт : От 4 А до 36 А; суммарная — от 27 А до 260 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Теплостойкость : 100° С.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

Условия эксплуатации

Разъем может работать в широком диапазоне температур от -60° С до 100° С и выдерживает различные механические нагрузки, включая синусоидальную вибрацию и акустический шум.

Применение

Разъемы серии 2РМ, включая 2РМ18КУН7Г1В1 , используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
