2РМ18КУН7Ш1А1

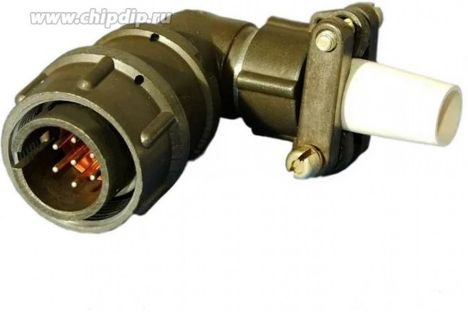

Разъем 2РМ18КУН7Ш1А1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Ниже приведены основные характеристики и особенности этого разъема:

Технические характеристики

• Тип соединителя : Негерметичный.

• Посадочный диаметр корпуса : 18 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 7.

• Вид контактов : Вилка.

• Диаметры контактов : 1 мм.

• Вид покрытия контактов : Золото.

• Теплостойкость : До 100° С.

Электрические характеристики

• Максимальное рабочее напряжение : 560 В или 700 В.

• Токовая нагрузка на одиночный контакт : От 4 А до 36 А.

• Максимальная суммарная токовая нагрузка : От 27 А до 260 А.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации

• Температура окружающей среды : От -60° С до 100° С.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения до 490 м/с?.

• Механический удар : Пиковое ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : До 500 раз.

Климатическое исполнение

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

Этот разъем широко используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Ответной частью для вилки 2РМ18КУН7Ш1А1 являются различные розетки из серии 2РМ18Б7Г1А1 и других модификаций.
