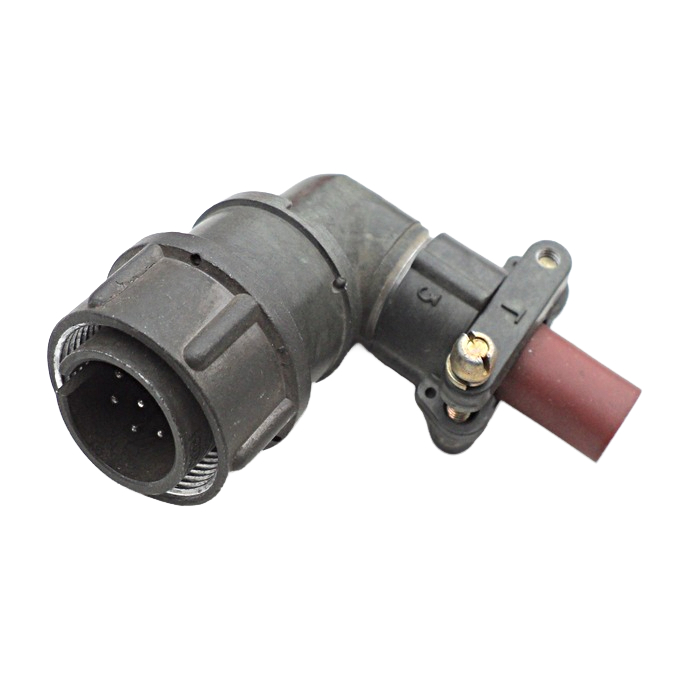

2РМ18КУН7Ш1В1 — это тип кабельной вилки, входящей в серию соединителей 2РМ. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Технические характеристики

• Корпус : Кабельный с угловым патрубком и гайкой для неэкранированного кабеля.

• Количество контактов : 7.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А, максимальная суммарная нагрузка от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Рабочая температура : От -60° С до 100° С.

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

Применение

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа и могут работать с экранированными или неэкранированными кабелями.

Условия эксплуатации

Соединители могут выдерживать различные условия, включая синусоидальную вибрацию, акустический шум и механические удары. Они также стабильно работают при повышенной относительной влажности и широком диапазоне атмосферного давления.
