2РМ22Б10Г1А1

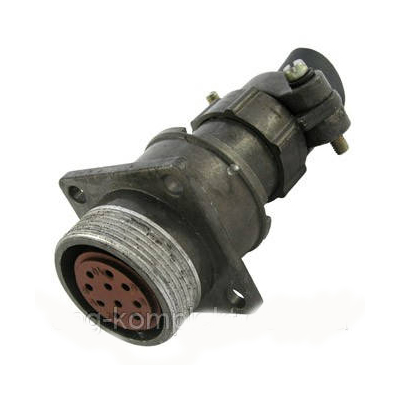

2РМ22Б10Г1А1 — это тип блочной (приборной) розетки, используемой в электронной аппаратуре. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : Негерметичный, предназначен для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 22.

• Количество контактов : 10.

• Покрытие контактов : Золото (обозначение "А").

• Теплостойкость : До +100°C.

Электрические характеристики

• Максимальное рабочее напряжение : 560 В (в некоторых источниках указано до 700 В).

• Максимальная рабочая частота : До 3 МГц.

• Токовая нагрузка на одиночный контакт : 7 А.

• Максимальная суммарная токовая нагрузка : 58 А.

Механические и климатические характеристики

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Рабочая температура : От -60°C до +100°C.

• Повышенная относительная влажность воздуха : До 98% при +25°C.

• Механический удар : Многократного действия с ускорением до 1000 м/с?.

Прочие характеристики

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет.

Этот соединитель используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
