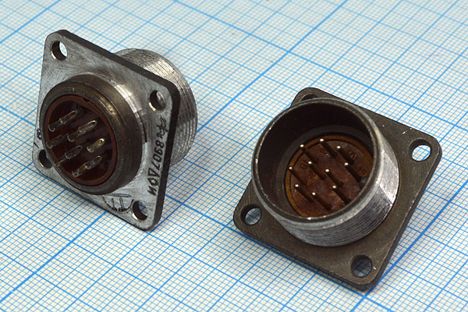

2РМ22Б10Ш1В1

Соединитель 2РМ22Б10Ш1В1 относится к серии 2РМ и представляет собой цилиндрический, низкочастотный, негерметичный разъем для объемного монтажа с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики:

• Тип соединителя : Вилка блочная (приборная) без патрубка.

• Количество контактов : 10.

• Покрытие контактов : Серебро.

• Условный размер корпуса : 22 мм.

• Максимальное рабочее напряжение : До 560 В (по другим данным до 700 В).

• Токовая нагрузка : До 7 А.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Метод монтажа : Пайка или обжимка.

Применение:

Соединители серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть как блочными (приборными), так и кабельными, и предназначены для внутреннего монтажа с экранированными или неэкранированными кабелями.

Гарантийные показатели:

• Гарантийная наработка : 1000 часов во всех режимах и 100000 часов в облегченном режиме.

• Гарантийный срок хранения : 15 лет.
