2РМ22Б10Ш1В1Б

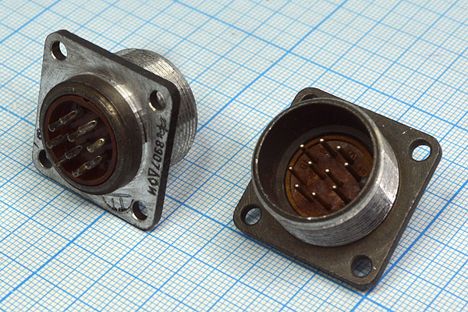

Вилка 2РМ22Б10Ш1В1Б — это тип блочной приборной вилки, используемой в электрических цепях для подключения устройств. Она предназначена для работы с постоянным и переменным током в диапазоне частот до 3 МГц при напряжении до 560 В и силе тока до 7 А на одиночный контакт.

Характеристики

• Тип монтажа : Объемный.

• Способ монтажа : Пайка.

• Диаметр контакта : 1,0 мм.

• Диаметр хвостовика : 1,6 мм.

• Количество контактов : 10.

• Назначение : Блочные соединители.

• Сочленение : Резьбовое.

• Покрытие контактов : Серебро, золото или палладий.

• Рабочая температура : -60°C до +100°C.

• Климатическое исполнение : УХЛ, всеклиматическое.

Применение

Эти вилки используются в различных электронных устройствах и системах, где требуется надежное и прочное соединение. Они подходят для внутреннего монтажа и могут работать в широком диапазоне температур и климатических условий.

Расшифровка обозначения

• 2РМ : Тип соединителя.

• 22 : Условный размер корпуса.

• Б : Приборный корпус.

• 10 : Количество контактов.

• Ш : Вилка.

• 1 : Все контакты диаметром 1,0 мм.

• В : Покрытие контактов серебром.

• 1 : Теплостойкость до 100°C.

• Б : Блочный корпус без левой резьбы.
