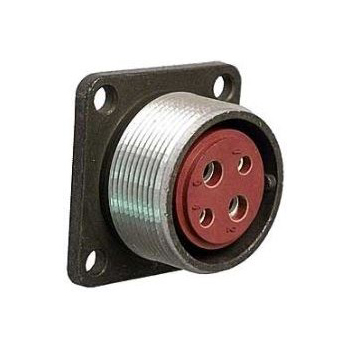

2РМ22Б4Г3В1

Соединитель 2РМ22Б4Г3В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъём, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный тип корпуса и используется для объемного монтажа в электрических цепях постоянного и переменного токов с частотой до 3 МГц.

Технические характеристики

• Количество контактов : 4.

• Сочетание контактов : Контакты диаметром 2 мм и 3 мм.

• Покрытие контактов : Серебро.

• Тип контакта : Цилиндрический.

• Метод монтажа : Обжимка.

• Сочленение : Резьбовое с одношпоночной поляризацией корпусов.

• Максимальное рабочее напряжение : 560 В.

• Токовая нагрузка на контакт : Не более 32 А для контактов диаметром 3 мм.

• Сопротивление контактов : Не более 1,6 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : 1850 В.

• Температура эксплуатации : От -60°C до +100°C.

• Вибрационная стойкость : Диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.

• Механическая прочность : Ударное ускорение до 5000 м/с? для одиночных ударов и до 1000 м/с? для многократных ударов.

• Минимальная наработка : 1000 часов при 500 циклах сочленений-расчленений.

• Срок сохраняемости : Не менее 15 лет.

Применение

Соединители 2РМ22Б4Г3В1 используются в различных электронных устройствах, где требуется надежное и прочное соединение. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.
