2РМ22Б4Ш3А1

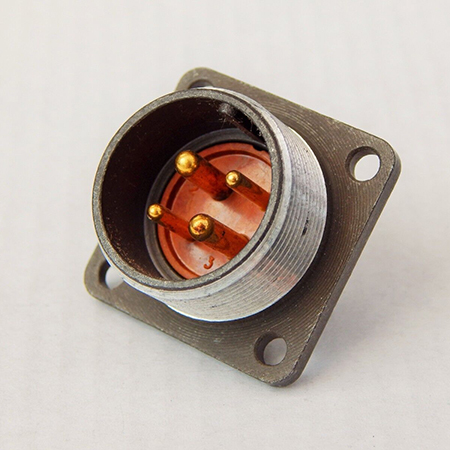

Вилка 2РМ22Б4Ш3А1 — это приборная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и имеет резьбовое сочленение с одношпоночной поляризацией корпуса.

Технические характеристики

• Условное обозначение:

  • 2РМ — тип соединителя.

  • 22 — условный размер корпуса.

  • Б — приборный тип корпуса.

  • 4 — количество контактов.

  • Ш — вилка.

  • 3 — сочетание контактов (диаметры 2 мм и 3 мм).

  • А — золотое покрытие контактов.

  • 1 — теплостойкость до +100° С .

• Электрические характеристики:

  • Токовая нагрузка на одиночный контакт 2 мм — 18 А, на контакт 3 мм — 32 А.

  • Максимальная суммарная токовая нагрузка на соединитель — 80 А.

  • Максимальное рабочее напряжение — 560 В .

• Механические характеристики:

  • Сопротивление контактов диаметром 2 мм — не более 1,6 мОм, диаметром 3 мм — не более 0,8 мОм.

  • Емкость между контактами — не более 6 пФ.

  • Сопротивление изоляции — не менее 5000 МОм .

• Условия эксплуатации:

  • Рабочая температура — от -60° С до +100° С.

  • Смена температур — от -60° С до +250° С.

  • Минимальная наработка — 1000 часов.

  • Максимальное количество сочленений-расчленений — 500 раз .

• Ответные части: Вилка 2РМ22Б4Ш3А1 сочетается с розетками типа 2РМ22К4Г3А1, 2РМ22К4Г3В1 и другими подобными.
